Brochure scaricabile gratuitamente qui.
Stand di prova di vibrazione ad alta frequenza ES-30.pdf
Per il sistema di prova di vibrazione, si prega di preparare quanto segue e inviare la richiesta, ti aiuteremo a raccomandare il modello adatto
Descrizione del campione
Massa di prova del campione
Dimensioni del campione
Profilo di prova se disponibile
Accelerazione massima di prova
Test in direzione X, Y, Z o solo in direzione Z
Specifiche del modello in visualizzazione
| Specifiche del sistema | |||
| Modello di sistema: | ES-10 | ||
| Intervallo di frequenza: | 3~3500 | ||
| Forza nominale | Seno N | 10000 | |
| Casuale N | 20000 | ||
| Urto N | 20000 | ||
| Max Acc. | seno (m/s2) | 1000 | |
| Casuale (m/s2 rms) | 1000 | ||
| Urto (m/s2) | 2000 | ||
| Max Vel. | seno (m/s2) | 1.8 | |
| Urto (m/s2) | 1.8 | ||
| Max Disp. | Corsa massima mm (p-p) |
51 | |
| Bobina mobile | 12kgs | ||
| Dimensioni della bobina mobile | Dia 240mm | ||
| Carico massimo: | 270kgs | ||
Altre selezioni di shaker vibranti disponibili
| Modello |
Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico max. (Kg) | bobina mobile (Kg) |
Dimensioni della Bobina mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Esempio di vibrazione per test casuali
Caratteristiche:
1. Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
2. Circuito magnetico doppio, bassa dispersione del flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli per asta basculante dritti e corpo composito orientato all'importazione con elevata rigidità, capacità di carico eccentrico.
4. Base di isolamento del perno dedicata all'uso di ormoni, installazione comoda.
5. Tecnologia avanzata per il sistema di movimento per garantire l'alta affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del cuscinetto a palloncino piccolo, aumento della capacità del tavolo vibrante, miglioramento delle prestazioni a bassa frequenza.
Parametri tecnici del tavolo vibrante orizzontale (test assi X, Y)

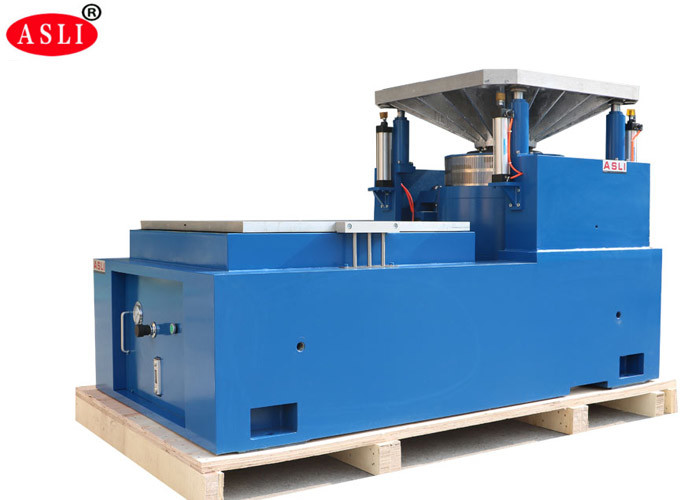

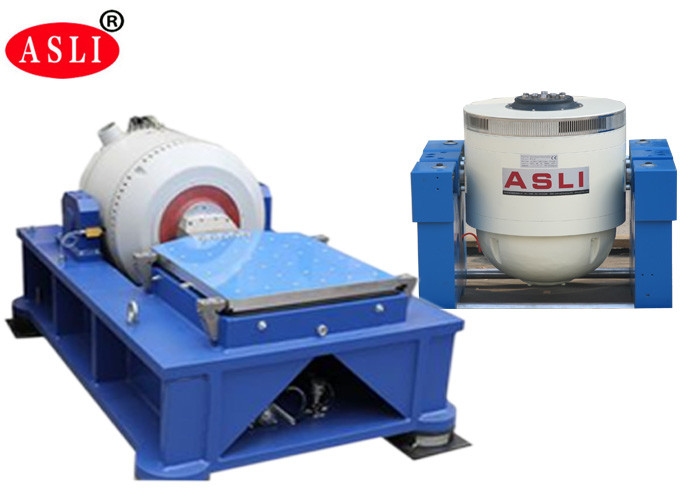

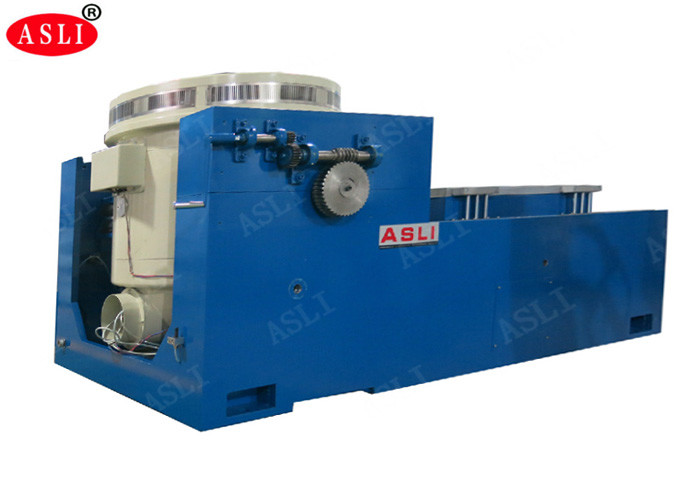

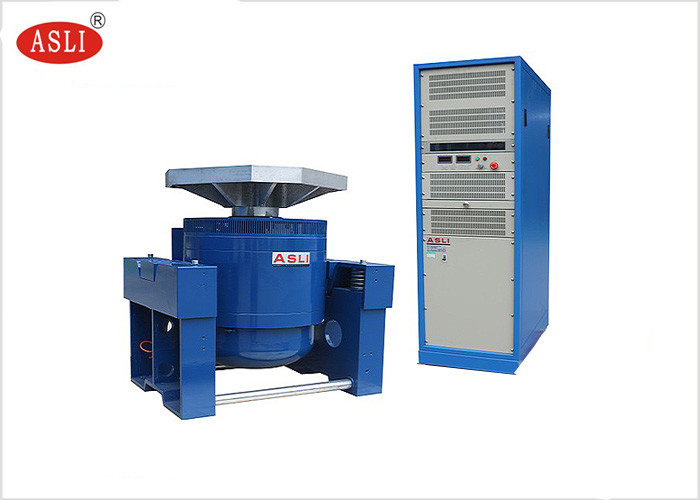

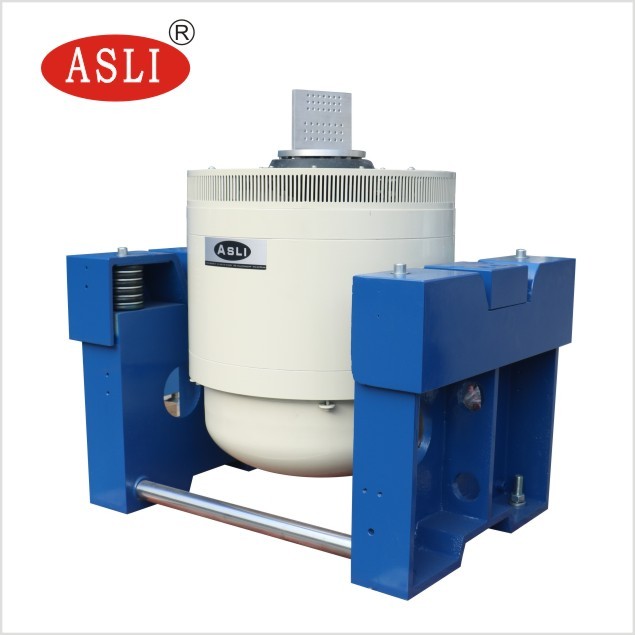

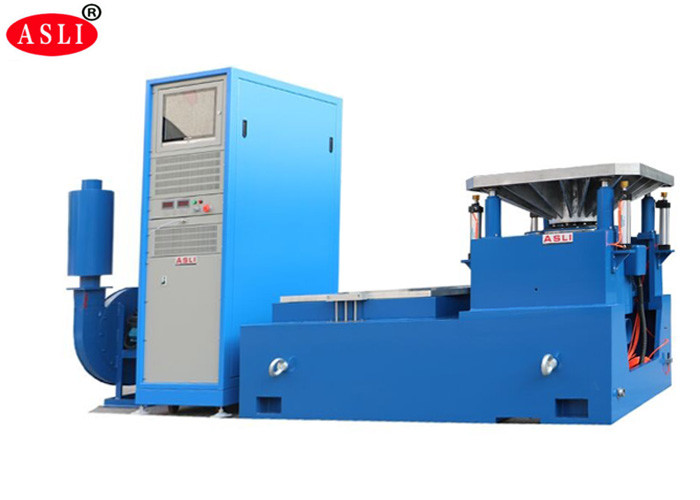

Immagini di riferimento:
Maggiori riferimenti:
Benvenuti a contattarci!
