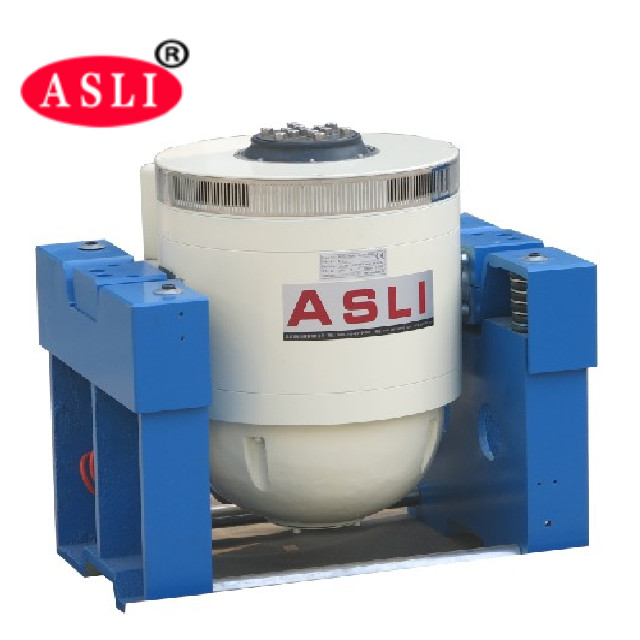

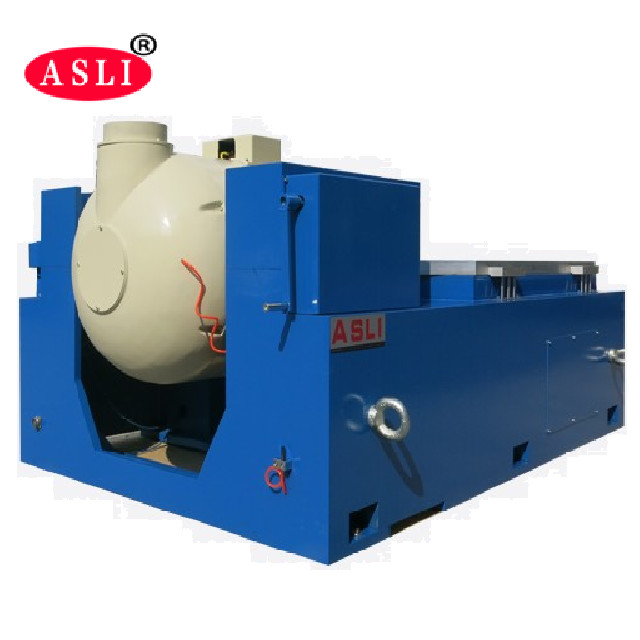

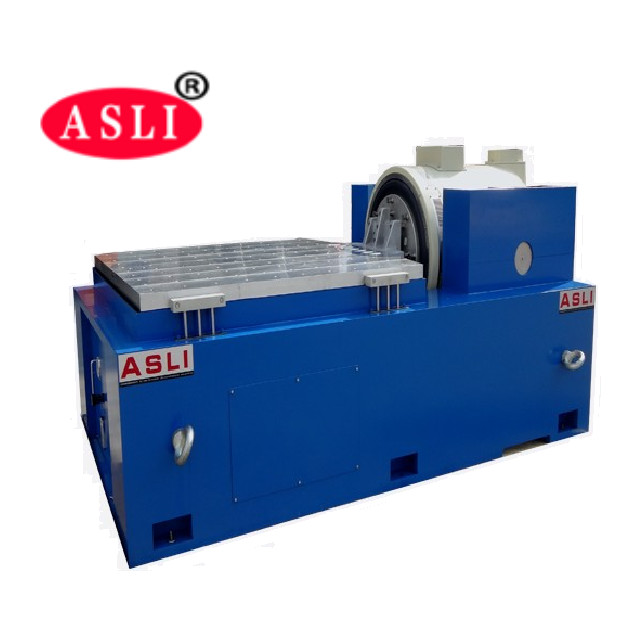

Tipo elettromagnetico casuale dell'attrezzatura di prova di vibrazione forzata di seno orizzontale
1. Tipo elettromagnetico verticale/applicazione orizzontale della macchina di vibrazione della forza di Radom di seno:
Agitatore & apparecchiatura di collaudo elettrodinamici di vibrazione per il laboratorio ampiamente usato nella difesa nazionale, in armi, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in apparecchi elettrici, nelle comunicazioni, in elettrodomestici ed in altri campi.
2. tipo elettromagnetico verticale/caratteristiche orizzontali della macchina di vibrazione della forza di Radom di seno:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. La tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. Rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la portata della tavola vibrante
3. Tipo elettromagnetico verticale/parametri tecnici di seno di Radom della forza macchina orizzontale di vibrazione:
| Modello |
Seno stimato Forza (n) |
Stimato Casuale Forza (n) |
Frequenza Gamma (hertz) |
Stimato Accelerazione (m/s2) |
Stimato Velocità (m/s) |
Stimato Sostituzione (pp) millimetro |
Massimo. Caricamento (Chilogrammo) |
bobina mobile (Chilogrammo) |
Dimensione di Bobina mobile (millimetri) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
......
Elettro agitatore dinamico di vibrazione ES-6
1. Parametri
(1) forza stimata: forza 6000N di seno; forza casuale 6000N; forza 12000Ndi scossa;
(2) gamma di frequenza: 3Hz a 3500Hz, a frequenza fissa, spazzata avanti e indietro, seno, casuale, scossa
modo di Spazzata-frequenza (di 3): lineare, logaritmico, spazzata avanti e indietro, a frequenza fissa
(4) volte di Spazzata-frequenza: 1 - 32767
tempo di Spazzata-frequenza (di 5): 1-3600mins a frequenza fissa/singolo, curve di spazzata-frequenza può essere visualizzato.
(7) Max. Speed: 1.6m/s
(8) Max. Displacement: 25mmp-p (non carico), doppio picco
spostamento di impatto (di 9): 25mm
(10) pesi della bobina mobile: 6.5kg
vibrazione Wave (di 11): il seno, casuale, scossa, gli spettri di controllo, onda, gamma dinamica del segnale può essere visualizzato
diametro (di 12) della bobina mobile: Φ230millimetri
dimensione del sistema di vibrazione (di 13): W950xH650xD800 millimetro
(14) pesi del sistema di vibrazione: 750KG

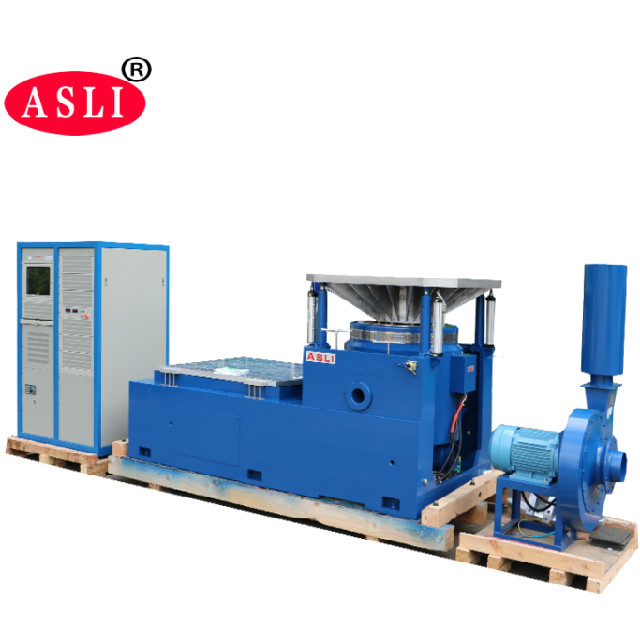

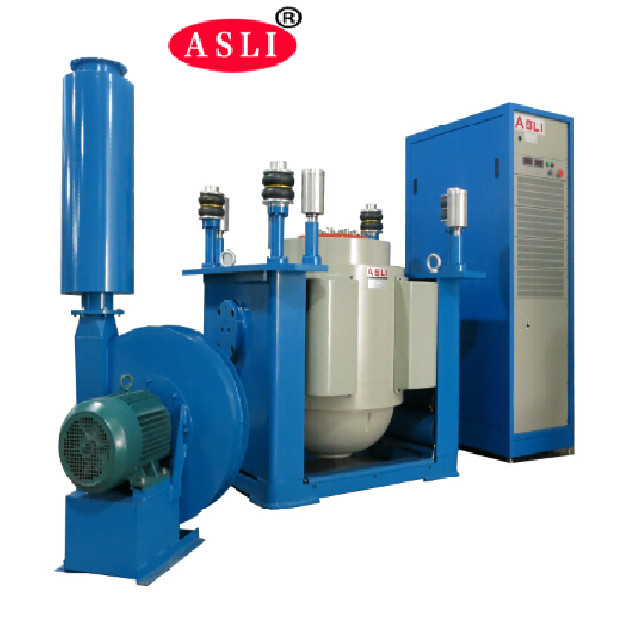

2 dettagli delle componenti di vibrazione
(1) insieme del generatore 1 di vibrazione
insieme del regolatore 1 di vibrazione (di 2)
insieme della camera 1 del collegamento di comunicazione (di 3)
(4) DA-6 insieme dell'amplificatore di potenza 1
pc di potere 1 di eccitazione (di 5)
driver Software (di 6) 1 insieme
(7) insieme del sistema di raffreddamento 1
(8) la stampante a colori 1 messa
sensore di accelerazione (di 9) (comprenda la linea di uscita) 1 pc
2-4-2 specificazione del software di controllo
2-4-2-1 Wave sinusoidale
(1) modo di controllo: software di controllo sinusoidale di forma d'onda
(2) gamma di frequenza: 1,0 a 5000hz (1,0 a 12000hz sono facoltativi)
gamma dinamica di controllo (di 3): 100dB
(4) tempo a circuito chiuso: 10ms
accuratezza di controllo (di 5): ±1dB
(6) risoluzione di frequenza: 0,01%
(7) velocità di spazzata: spazzata lineare 0 a 6000hz/s; spazzata logaritmica 0 a 6000hz/s
(8) distorsione di Wave: <0>
2-4-2-2 Wave casuale
(1) modo di controllo: PSD
gamma di frequenza (di 2): CC a 4800Hz, (CC a 11000Hz è facoltativa)
risoluzione (di 3): Linee Max.1600
gamma dinamica di controllo (di 4): 90dB
(5) tempo a circuito chiuso: tipicamente 100ms
accuratezza di controllo (di 6): ±1dB
2-4-2-3 onda di urto
(1) modo di controllo: la forma d'onda può essere controllata
modo di scossa (di 2): semionda sinusoidale, onda del dente di sega, onda triangolare, onda rettangolare, onda trapezoidale
gamma di frequenza (di 3): DCto22000Hz
struttura (di 4): Max.32K
tempo di durata (di 5): 0.5-3000ms
modo della compensazione (di 6): pre-impulso, dopo-impulso, pre/dopo-impulso
4. Garanzia: una garanzia libera di anno, manutenzione per tutta la vita.
5. servizio di Dopo-vendita: Risposte entro 2 ore dopo che ottengono la chiamata.
6. Servizio: Servizio dell'OEM, servizio di design, servizio dell'etichetta del compratore.
L'attrezzatura di prova di ASLi (Cina) il Co., srl è attrezzature di lunga storia di prova di fabbricazione, durante i 10 anni scorsi, noi ha dedicato a fabbricare le camere climatizzate, le attrezzature di prova environronmental di simulazione e l'attrezzatura di prova meccanica.
Prodotti principali di ASLi: Camere a atmosfera controllata, camera di temperatura (umidità), camera del PCT /Hast (camera di prova altamente accelerata di sforzo), camera di ESS, passeggiata nella camera di stabilità, nel forno di vuoto, nel tester di vibrazione, nel tester meccanico di scossa, nella camera combinata ambientale di vibrazione, ecc
