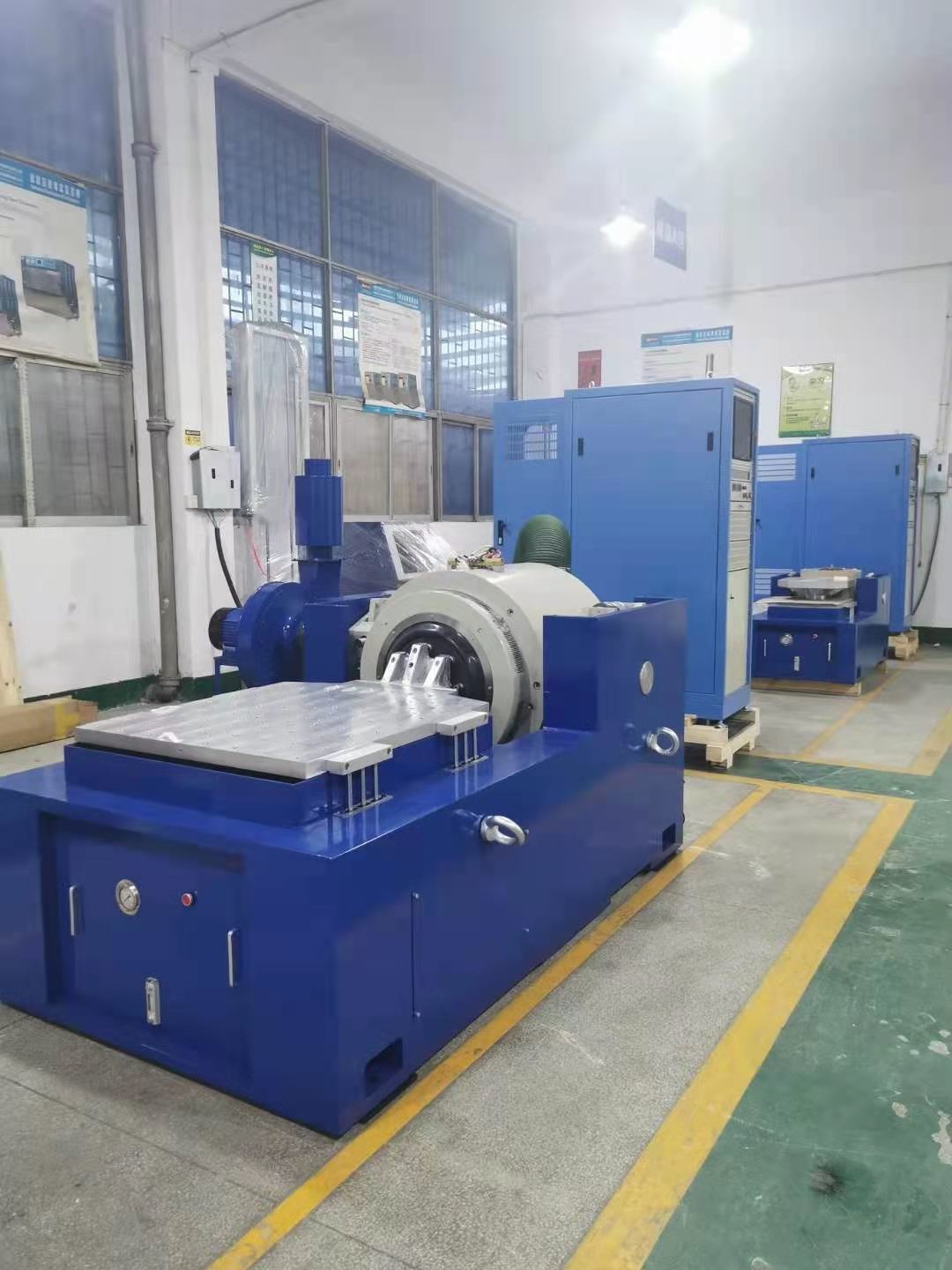

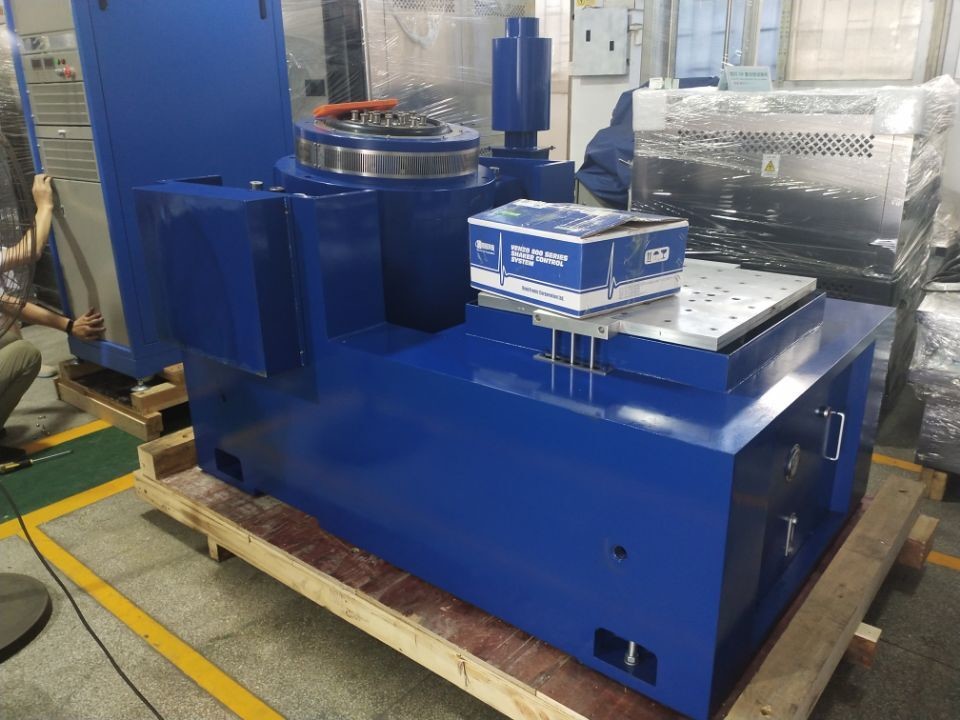

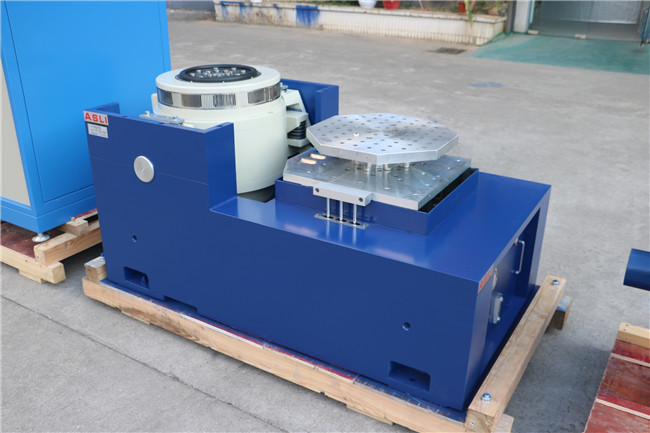

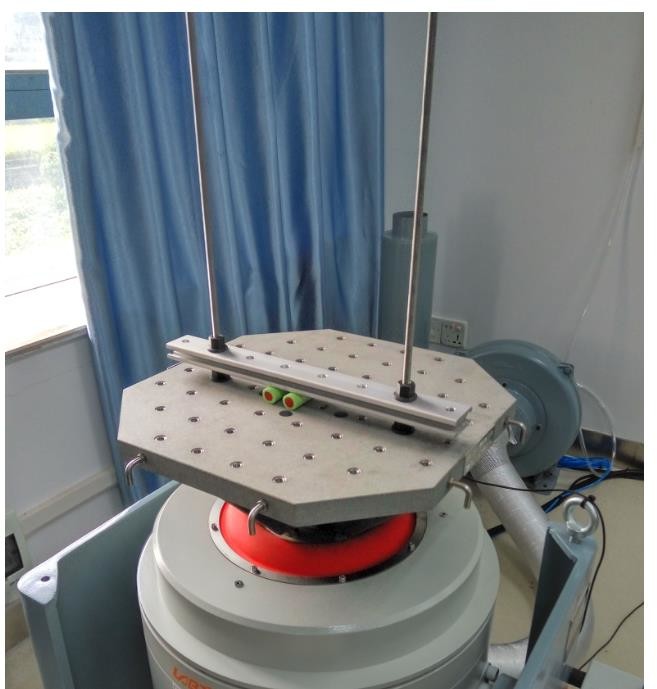

Tavola di scossa elettrodinamica per la prova delle vibrazioni delle celle e delle batterie SAE J2464
Classificazione della forza del sistema
I sistemi di vibrazione hanno una forza di uscita indicata in termini di:
Forza senoidale: lbs (kN) pk
Forza casuale: kg (kN) rms
Forza d'urto: lbs (kN) pk
La forza nominale casuale indicata presuppone una certa forma di spettro (di solito piatta) su un determinato intervallo di frequenza (di solito 5 Hz ∼ 2.000 Hz) e un certo carico di massa minimo sul tremolo.Se queste condizioni sono diverse dai requisiti di prova, può essere necessario un nuovo calcolo della forza nominale casuale effettiva. Queste forze nominali di uscita forniscono un punto di partenza per il parametro forza (F) in F = M*A*1.3

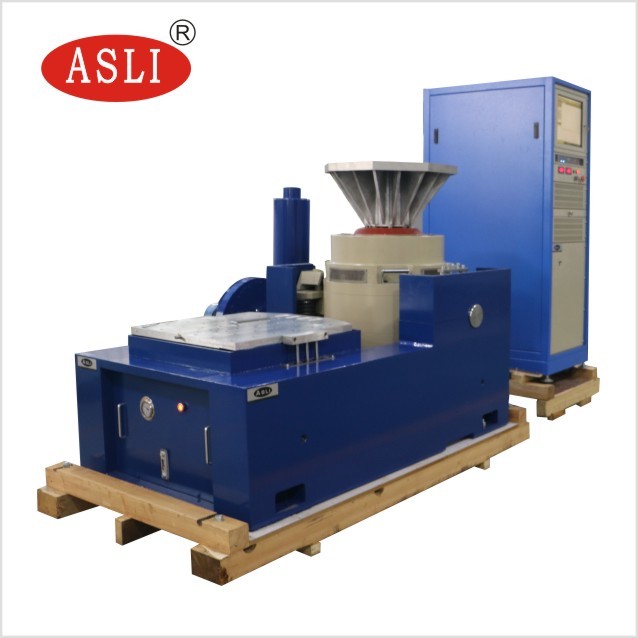

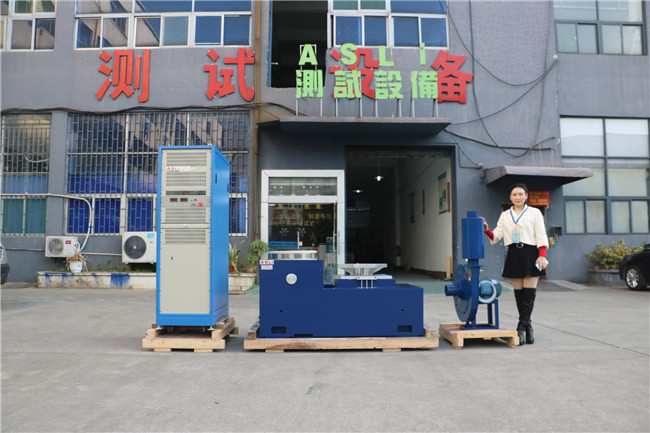

Composizione del sistema di prova
1Generatore di vibrazione orizzontale a un pezzo
2. Tavola di espansione verticale
3- Ventilatore di raffreddamento con silenziatore.
4Amplificatore di potenza digitale
5. strumento di misura per il controllo delle vibrazioni multifunzione.
Specificità
| Nome | Batteria per autoveicoli EN50604 IEC62133 UN38.3 banco di prova per le vibrazioni per i test di laboratorio | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale ((m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Se avete bisogno di ulteriori informazioni su Electrodynamic Shaker table for Vibration Test of Cells and Batteries SAE J2464, non esitate a inviare le vostre richieste.
