camera di prova ES-6.pdf di vibrazione

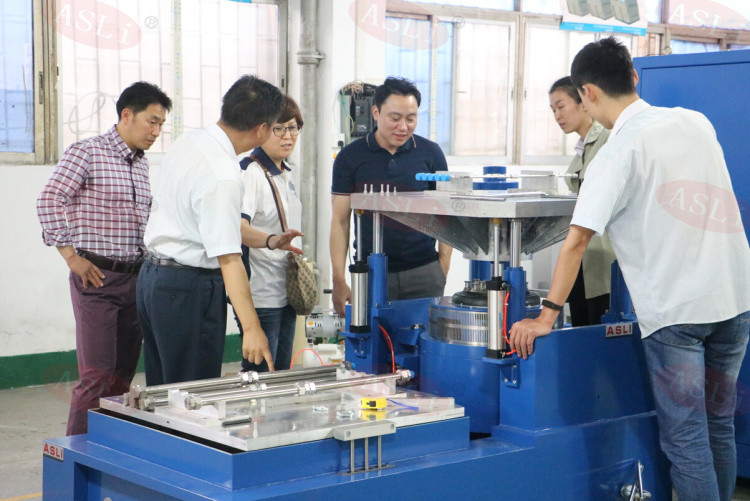

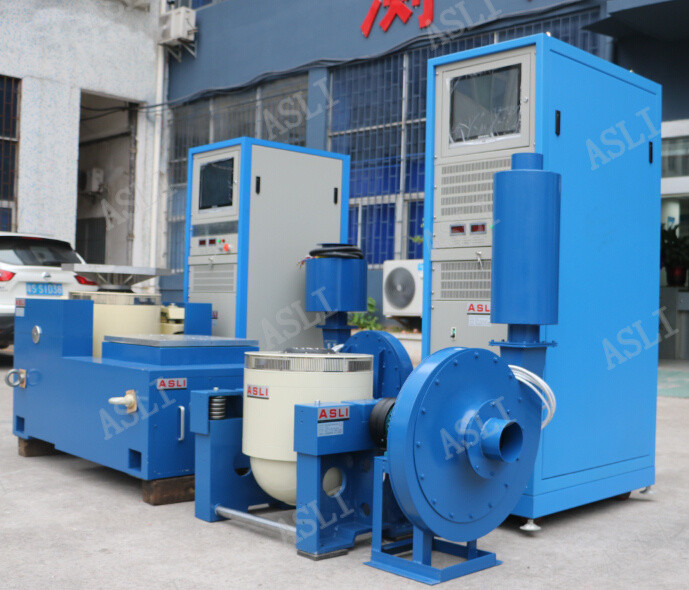

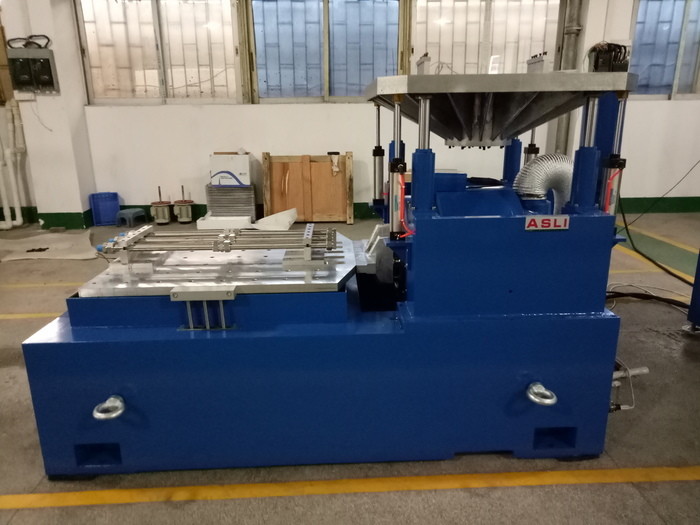

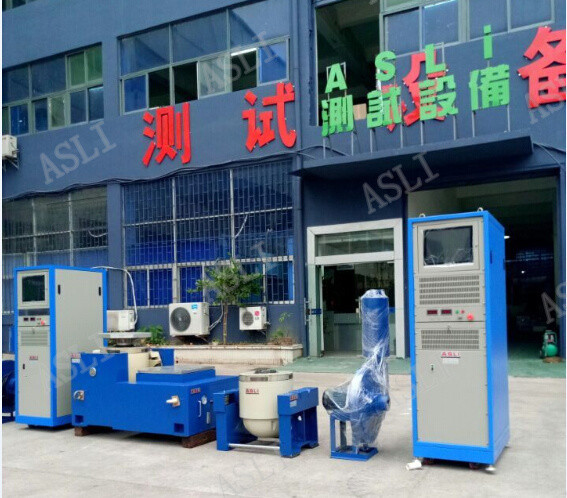

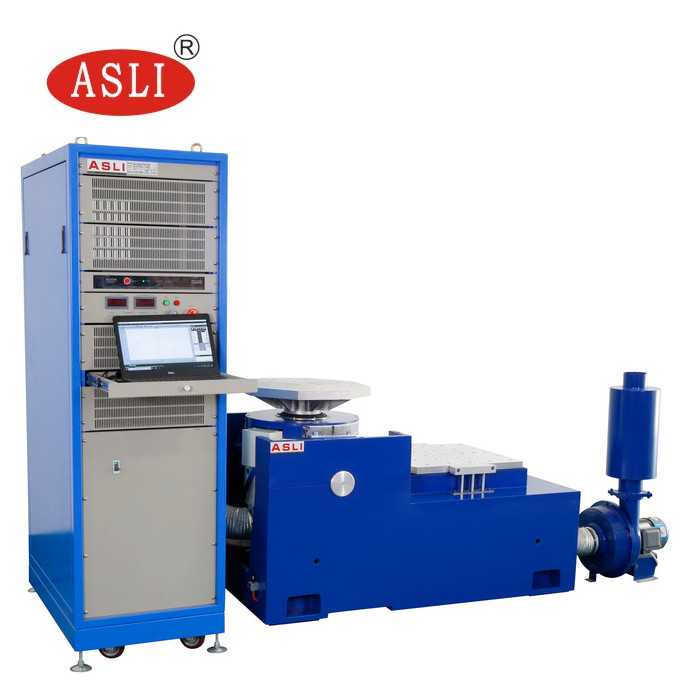

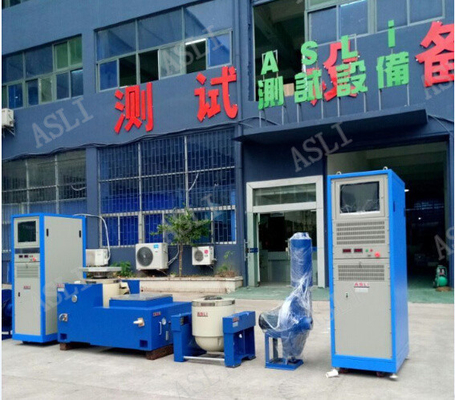

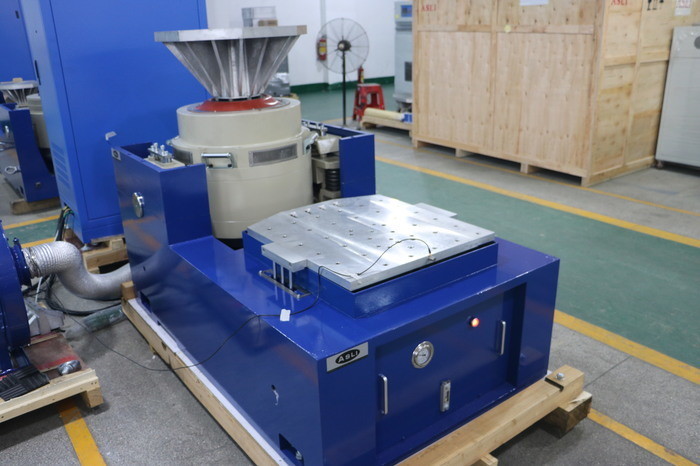

Seno e macchina casuale della prova di vibrazione con il regolatore e l'amplificatore di potenza di vibrazione
Norme: MIL-STD, BACCANO, iso, ASTM, IEC, ISTA, GB, GJB, JIS, le BS ecc.
Applicazione
L'agitatore ad alta frequenza di vibrazione ha adottato “struttura doppio magnetica del circuito”, “cerchi di scheletro auto-generati di azione”, “supporto disperso nell'aria” e “i cuscinetti a rulli e l'orientamento lineare”, “la tecnologia moderna avanzata di isolamento dell'orecchione” e la tecnologia speciale, possono essere completati prova in vibrazione sinusoidale giroscopica di X, di Y, di Z e prove di vibrazione casuali a banda larga, per essere completato (dalla prova classica di spettro di impulso di mezzo seno) e di risposta di scossa.
Industrie di applicazione: Automobilistico, elettronica, spazio aereo, nave, telecomunicazione, Photoelectronics, strumento ecc.
(1) forza stimata: forza 6000N di seno; forza casuale 6000N; forza 12000N di scossa;
(2) gamma di frequenza: 5Hz a 3500Hz, a frequenza fissa, spazzata avanti e indietro, seno, casuale, scossa
modo di Spazzata-frequenza (di 3): lineare, logaritmico, spazzata avanti e indietro, a frequenza fissa
(4) volte di Spazzata-frequenza: 1 - 32767
tempo di Spazzata-frequenza (di 5): 1-3600mins a frequenza fissa/singolo, curve di spazzata-frequenza può essere visualizzato.
(6) Max. Acceleration 1000m/s2 (non carico)
(7) Max Load 180Kg
(8) Max. Displacement: 25mm pp (non carico), doppio picco
spostamento di impatto (di 9): 25 millimetri
(10) pesi della bobina mobile: 6.5kg
(11) direzione di vibrazione: verticale
vibrazione Wave (di 12): seno, casuale, scossa
diametro (di 13) della bobina mobile: Φ230 millimetro
dimensione del sistema di vibrazione (di 14) (millimetro): W850xH750xD550mm
(15) pesi del sistema di vibrazione: 590kg
2-2 dettagli delle componenti di vibrazione
(1) insieme del generatore 1 di vibrazione
insieme del regolatore 1 di vibrazione (di 2)
insieme della camera 1 del collegamento di comunicazione (di 3)
(4) DA-6 insieme dell'amplificatore di potenza 1
pc di potere 1 di eccitazione (di 5)
driver Software (di 7) 1 insieme
(8) insieme del sistema di raffreddamento 1
(9) insieme industriale del computer 1
Parametri tecnici:
| Nome | Tavola vibrante/tester d'imballaggio della tavola vibrante per i ricambi auto | ||||||||
| Modello | Forza stimata di seno (n) | Forza casuale stimata (n) | Gamma di frequenza (hertz) | Accelerazione stimata (m/s2) | Velocità stimata (m/s) | Spostamento stimato (pp) millimetro | Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensione della bobina mobile (millimetri) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
