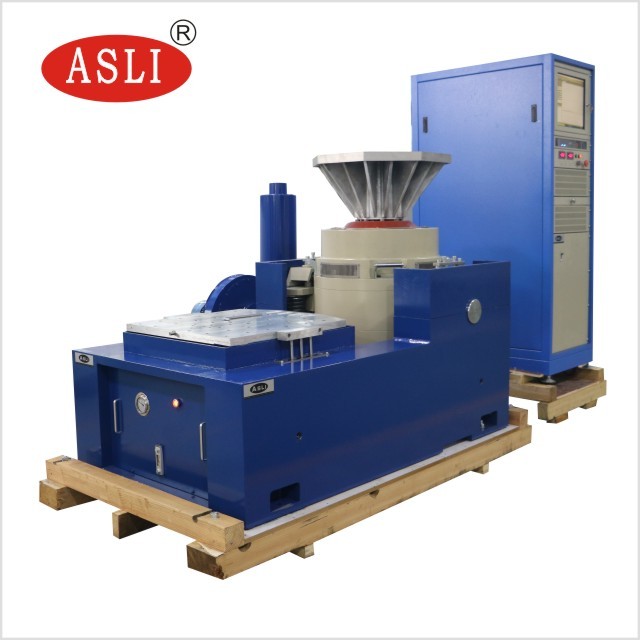

Apparecchiatura di collaudo casuale di vibrazione della prova di vibrazione del PWB 6KN
Norme di raduni
MIL-STD, BACCANO, iso, ASTM, IEC, ISTA, GB, GJB, JIS, le BS ecc.
Applicazioni chiave:
Prova di vibrazione del PWB
Pacchetto
Borse di bolla + imballaggio di vuoto + casi di Plywooden
SPECIFICHE STANDARD dell'apparecchiatura di collaudo casuale di vibrazione della prova di vibrazione del PWB 6KN
| Oggetto | Descrizione |
| Forza di seno | 5.88KN |
| Forza di scossa | 11.76KN |
| Gamma di frequenza | 5~3000 hertz |
| Spostamento | 51 millimetro |
| Max. Velocity | 2m/s |
| Max. Acceleration | un ² di 981 m/s (senza caricamento) |
| Diametro dell'armatura | 200 millimetri |
| Coppia di torsione permessa del carico | >300 N•m. |
| Efficace armatura Massachussets | 6 chilogrammi |
| Capacità di carico massima | 100kg |
| Perdita magnetica | ≤1 mT |
| Frequenza assiale di isolamento antivibrante | <>3 hertz |
| Collegamento del carico | 16 inserzioni M8 di acciaio inossidabile |
| Dimensione (L*W*H) | 850*665*760mm |
| Approssimativamente peso | 990kg |
Specificazione
| Nome | Banco di prova di vibrazione della batteria di automobile EN50604 IEC62133 UN38.3 per prova di laboratorio | ||||||||
| Modello | Forza stimata di seno (n) | Forza casuale stimata (n) | Gamma di frequenza (hertz) | Accelerazione stimata (m/s2) | Velocità stimata (m/s) | Spostamento stimato (pp) millimetro | Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensione della bobina mobile (millimetri) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
