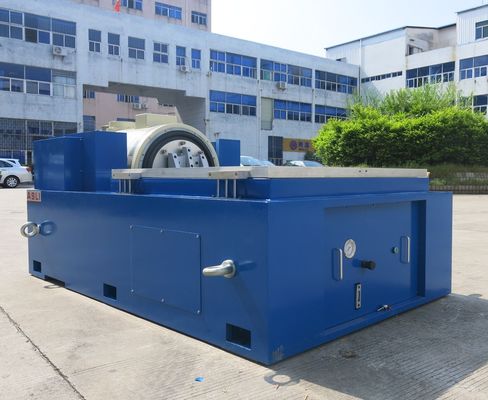

Apparecchiatura di prova per tavola vibrante con modalità di scansione a frequenza lineare, logaritmica e fissa per un'analisi completa delle vibrazioni
Product Details
| forza sinusoidale: | 10000 N | Velocità: | 1,8 m/s |
|---|---|---|---|
| spostamento: | 51 mm | Frequenza: | 3~3000 Hz |
| caricamento: | 270 kg | accelerazione: | 100 g |
| armatura: | 240mm | ||
| Evidenziare |
attrezzatura di prova della tavola vibrante 10000N,attrezzatura di prova di carico della tavola vibrante 270kg,agitatore elettrodinamico verticale 10000N |
||
Product Description

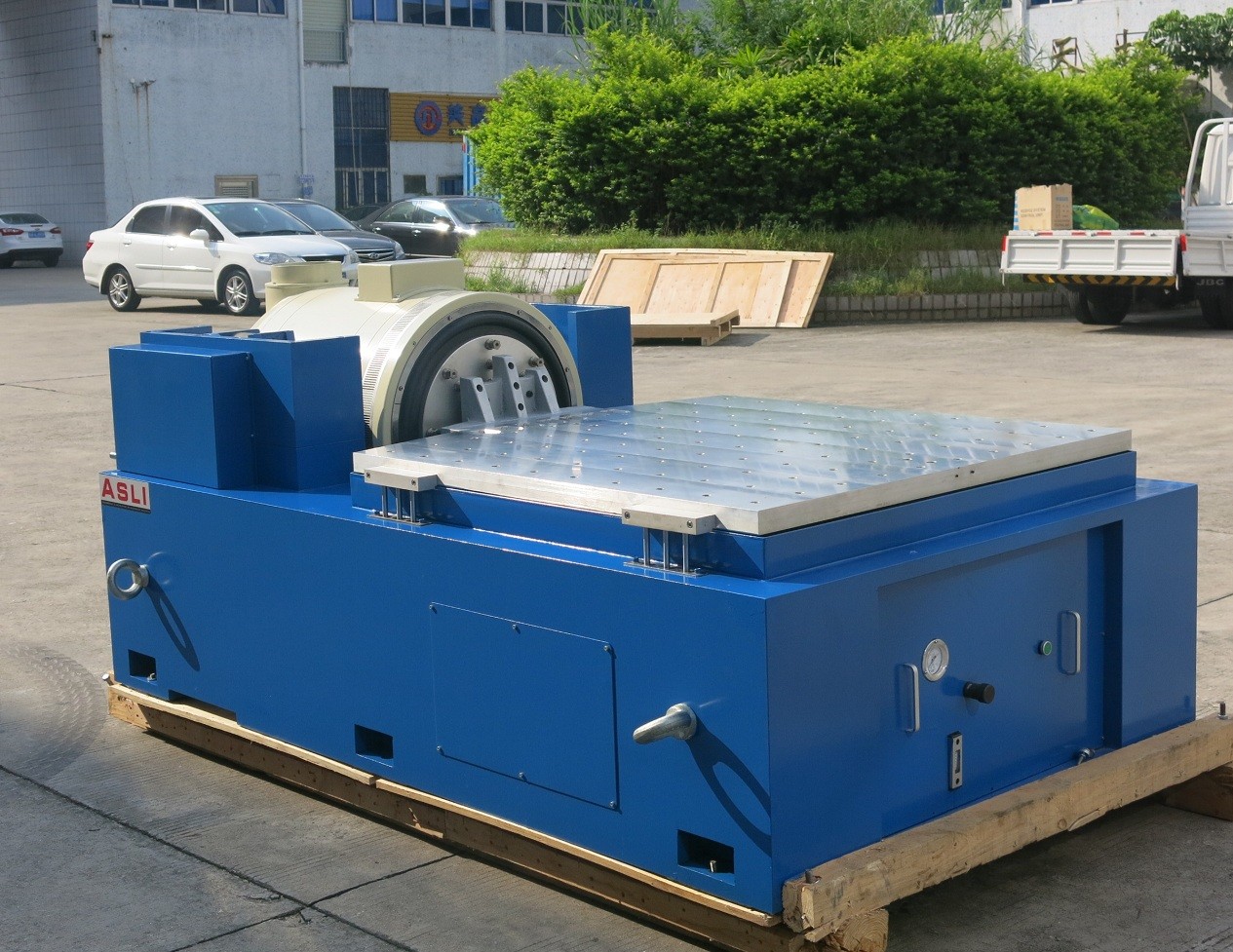

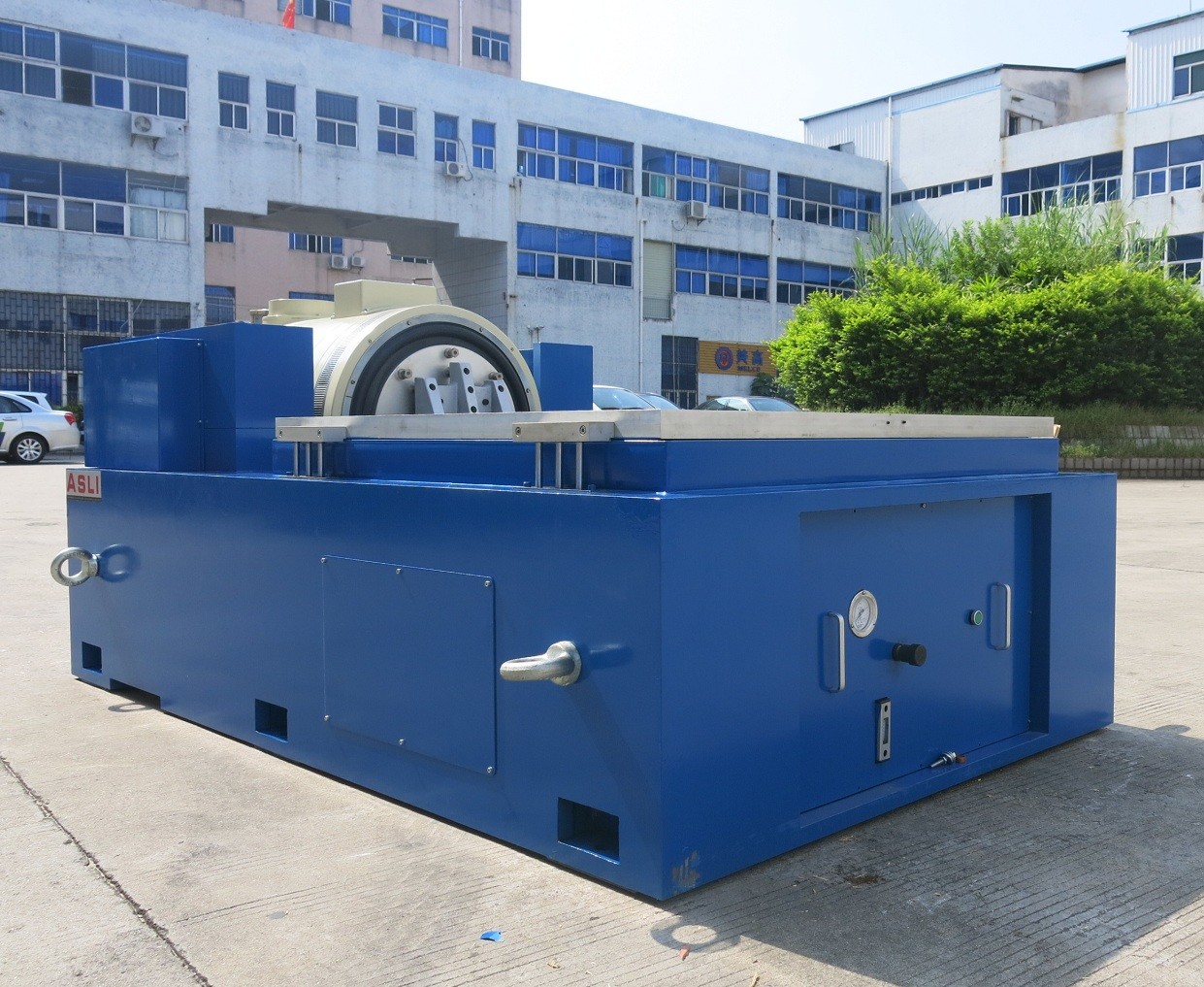

Agitatori Elettrodinamici Dinamici 3 direzioni Verticale Orizzontale Raffreddato ad Aria Attrezzatura per Test di Vibrazione
Applicazione
L'agitatore per vibrazioni ad alta frequenza adotta la 'struttura a doppio circuito magnetico', i 'cerchi d'azione autogeneranti dello scheletro', il 'supporto aerotrasportato' e i 'cuscinetti a rulli e guida lineare', la 'isolamento del perno' tecnologia avanzata moderna e tecnologia speciale, può essere completato in tre assi X, Y, Z test di vibrazione sinusoidale e test di vibrazione casuale a banda larga, per essere completato dal classico impulso (mezzo seno) e test dello spettro di risposta agli urti. È ampiamente utilizzato nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri campi.
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 20000N;
(2) Intervallo di frequenza: 3Hz a 3000Hz, Frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, urto
(3) Modalità di sweep di frequenza: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
(4) Numero di sweep di frequenza: da 1 a 32767
(5) Tempo di sweep di frequenza: frequenza fissa/singola 1-3600 minuti, le curve di sweep di frequenza possono essere visualizzate.
(6) Accelerazione massima 1000m/s2 (senza carico)
(7) Velocità massima: 1,8/s
(8) Spostamento massimo: 51mm p-p (senza carico), doppio picco
(9) Spostamento d'impatto: 51mm
(10) Peso bobina mobile: 14kg
(12) Onda di vibrazione: sinusoidale, casuale, urto
(13) Diametro bobina mobile: Φ240 mm
(14) Dimensioni sistema di vibrazione: L1060xH750xP845mm
(15) Peso sistema di vibrazione: 960KG
(16) Espansore verticale 600mm*600mm e tavola scorrevole orizzontale 600*600mm
Parametri tecnici:
| Nome | Banco di prova per vibrazioni/Tester per banco di prova per vibrazioni per ricambi auto | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Spostamento nominale (p-p)mm | Carico massimo (Kg) | bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
(1) Generatore di vibrazioni 1 set
(2) Controller di vibrazioni 1 set
(3) Camera di connessione di comunicazione 1 set
(4) Amplificatore di potenza DA-10 1 set
(5) Alimentazione di eccitazione 1 pz
(7) Software di pilotaggio 1 set
(8) Sistema di raffreddamento 1 set
(9) Computer industriale 1 set
(10) Stampante a colori 1 set (opzionale)
(11) Sensore di accelerazione (inclusa linea di uscita) 1 pz
(12) Staffa di vibrazione 1 set (opzionale, secondo il campione di prova
Controller di vibrazioni digitale
Il controller di vibrazioni è l'ultimo progetto della nostra azienda
che adotta un'architettura di sistema distribuito avanzata a livello internazionale
e il suo nucleo è il più recente processore ad alta velocità a virgola mobile a 32 bit della serie TMS320 di TI
azienda. Il rapporto di prova viene generato automaticamente in
Microsoft Word. Durante o dopo i test, il
il rapporto di prova può essere modificato e quindi generato
automaticamente o manualmente.
1. Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
3. Cuscinetti a rulli dell'asta oscillante dritti e corpo composito orientato all'importazione con elevata rigidità, capacità di carico eccentrico.
4. Base di isolamento del perno dedicata all'uso di ormoni, installazione comoda.
5. Tecnologia avanzata per il sistema di movimento per garantire l'elevata affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del cuscinetto a palloncino piccolo, aumento della capacità di carico del banco di prova per vibrazioni, miglioramento delle prestazioni a bassa frequenza.
