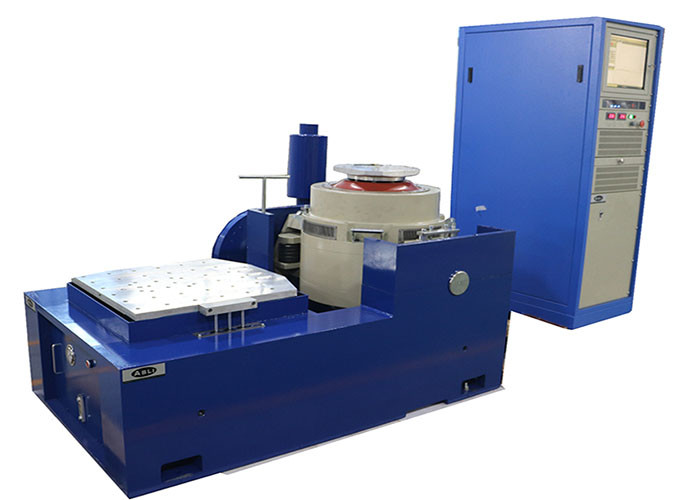

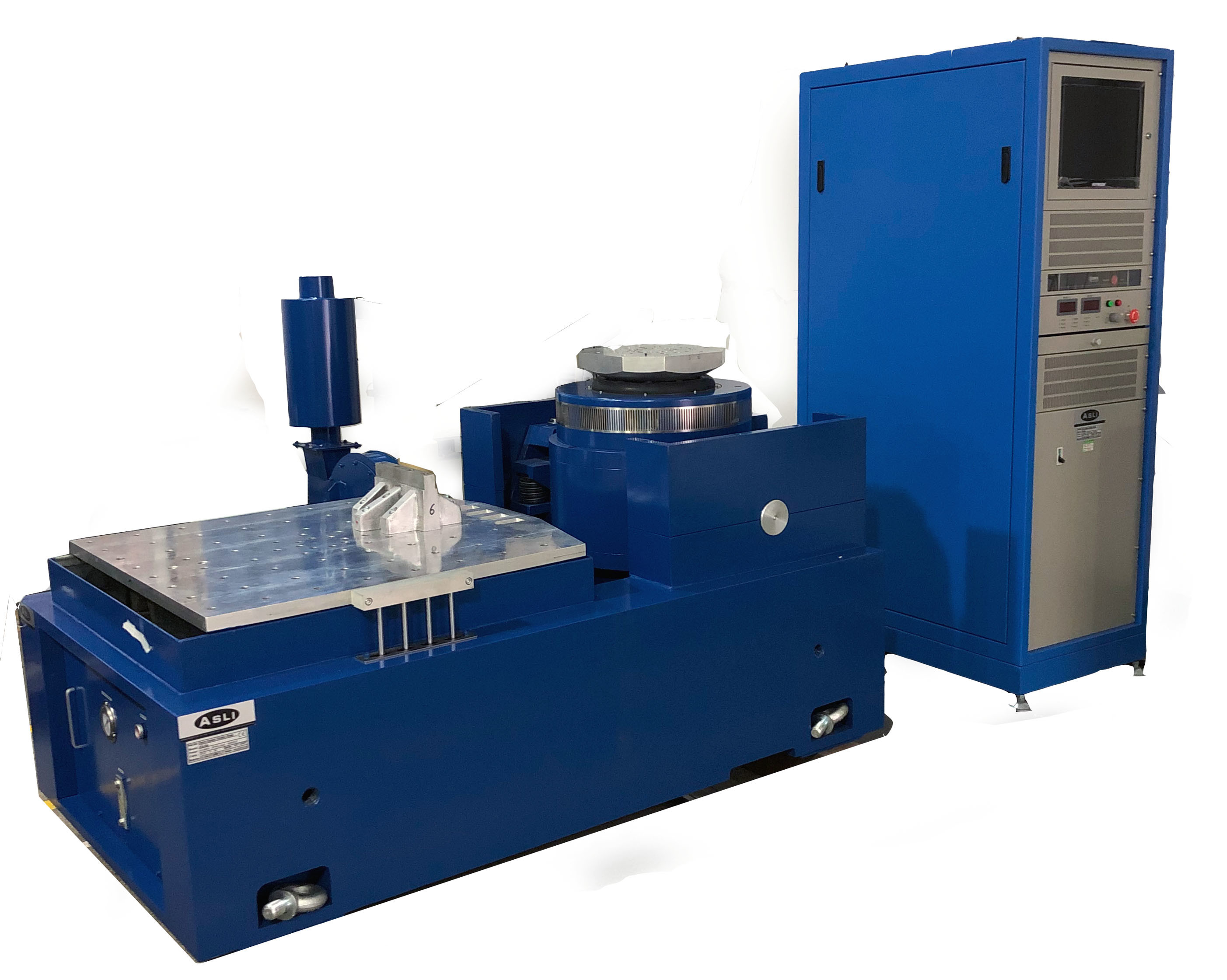

agitatore elettrodinamico 30000N per prova di vibrazione dei visualizzatori del LED
l'agitatore elettrodinamico 30000N per prova di vibrazione dei visualizzatori del LED è ampiamente usato nella difesa, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in automobili, in elettrodomestici ed in altre industrie. Questo tipo di attrezzatura è usato per la scoperta degli errori in anticipo, simulando la condizione di lavoro reale e la prova di forza della struttura, l'applicazione del prodotto è ampia, la larghezza dell'applicazione è ovvia, l'effetto della prova è notevole ed affidabile. Sinusoide, FM, spazzata, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione di ampiezza, controllo di tempo, controllo di computer completo di funzione, accelerazione fissa semplice/ampiezza fissa. Attrezzatura con omissione continua di eseguire 3 mesi di prove, prestazione stabile, qualità affidabile.
STRATO DI CARATTERISTICHE DI FUNZIONAMENTO
| Agitatore (ES-30) | ||
| Forza di seno (picco) | 30kN | |
| Colpisca la forza (picco) | kN 60 | |
| Gamma di frequenza | 5~2, 600hertz | |
| Spostamento (continuo) | 100 millimetri | |
| Max. Velocity | 1,8 m. /s | |
| Max. Acceleration | 75 G | |
| Diametro dell'armatura | 445 millimetri | |
| 1st frequenza di risonanza di ordine | 2, 400hertz | |
| Momento eccentrico permissibile | >500 Nxm | |
| Peso dell'armatura | 40 chilogrammi | |
| Dimensione della vite di HE/ST | M10 (metrico) | |
| Frequenza assiale di isolamento antivibrante | <>3 hertz | |
| Max. Payload | 500 chilogrammi | |
| Perdita dei flussi magnetici | ≤1mT | |
| Dimensioni (L×W×H, non imballati) | 1,330x860x1,250 millimetro | |
| Peso (non imballato) | 2.500 chilogrammi | |
| Installazione | Stuoia di gomma (bulloni d'ancoraggio richiesti) | |
| Amplificatore di potenza | ||
| Uscita dell'amplificatore | 30 KVA | |
| SNR | >dB 65 | |
| Tensione della potenza nominale | 120 Vrms | |
| Efficienza dell'amplificatore | > 90% | |
| Dimensioni (L×W×H, non imballati) | 800x900x2,100 millimetro | |
| Peso (non imballato) | 500 chilogrammi | |
| Ventilatore (Model# PBL-W 30) | ||
| Volume di aria | 0,46 m.3/s | |
| Potere | 7,5 chilowatt | |
| Diametro della presa d'aria | 200 millimetri | |
| Pressione d'aria | 8.8kPa | |
| Installazione | Capace di collegarsi al soffitto (fino a due curvature) da 90 gradi, 20' massimo funzionamento | |

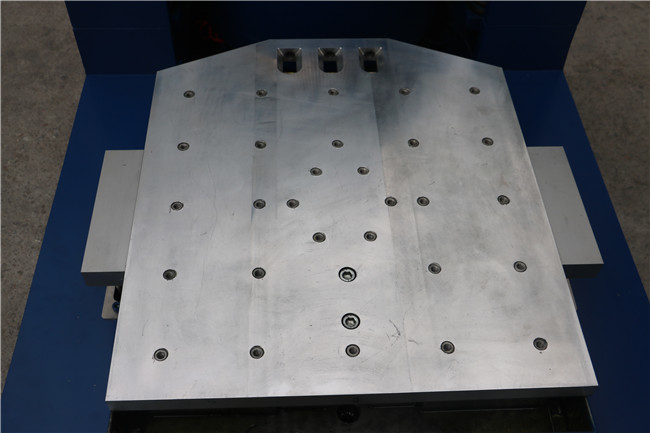

| Tabella orizzontale di slittamento | ||
| Dimensioni | 600x600 millimetro | |
| Spessore | 45 millimetri | |
| Limite di frequenza | 2.000 hertz | |
| Massa effettiva | 54 chilogrammi | |
|
Nota: 1. Il cuscinetto ad alta pressione del petrolio-film è utilizzato per la migliore uniformità. |
||
| Regolatore ed accelerometro di vibrazione | ||
| Regolatore di vibrazione | Regolatore di vibrazione con la calibratura casuale, di scossa e di auto di seno. | |
| Accelerometro | 100mV/g, gamma: 50g, Freq di lavoro.: 1-10kHz, peso: 11gram, con il cavo a basso rumore di 10ft | |
| Altri funzioni/accessori supportati | ||
| Camere a atmosfera controllata | Di sostegno | |
| Dispositivi mobili | Personalizzabile | |
| Pannelli isolanti | Personalizzabile | |
| Dispositivo | Personalizzabile | |
| Luogo di lavoro del sistema | ||
| Gamma di temperature | 0-40℃ | |
| Gamma di umidità | 0~90%, nessuna condensazione | |
| Requisiti di potere | 380V/3ph/50Hz, 40KVA | |
| Pressione dell'aria compressa | 0,6 Mpa | |
Specificazione
| Nome | Banco di prova di vibrazione della batteria di automobile EN50604 IEC62133 UN38.3 per prova di laboratorio | ||||||||
| Modello | Forza stimata di seno (n) | Forza casuale stimata (n) | Gamma di frequenza (hertz) | Accelerazione stimata (m/s2) | Velocità stimata (m/s) | Spostamento stimato (pp) millimetro | Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensione della bobina mobile (millimetri) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
