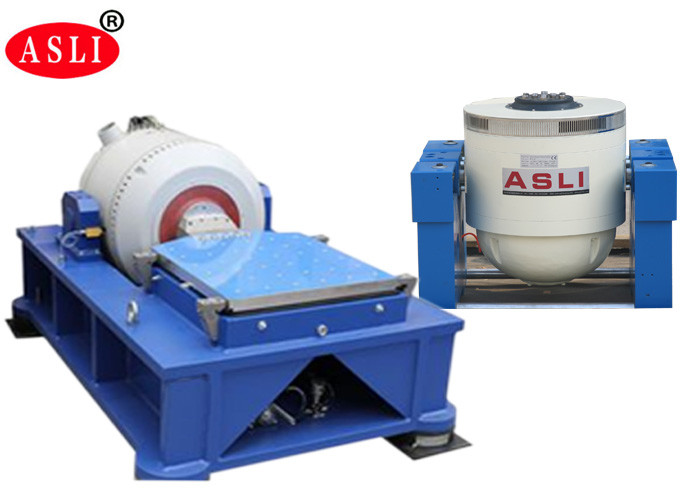

Verticale di impatto di scossa accelerato batteria & agitatore ad alta frequenza orizzontale di vibrazione
Il principio di lavoro dell'eccitatore elettromagnetico di vibrazione è simile ad un altoparlante con cui il conduttore elettrico è mosso tramite l'azione di forza elettromagnetica nel campo magnetico. La forza per accelerare la parte mobile è generata dall'equilibrio fra corrente di azionamento e flussi magnetici. Di conseguenza, controllando la corrente di azionamento, una può controllare il generatore di vibrazione.
Il carico massimo di accelerazione dell'eccitatore elettromagnetico di vibrazione è determinato tramite il corrente massimo ed il caricamento. Ad a bassa frequenza, lo spostamento della parte mobile è tale limitato che l'accelerazione non raggiungerà ad alto livello. La frequenza di risonanza dell'equipaggio mobile è insieme superiore al limite superiore della gamma di frequenza.

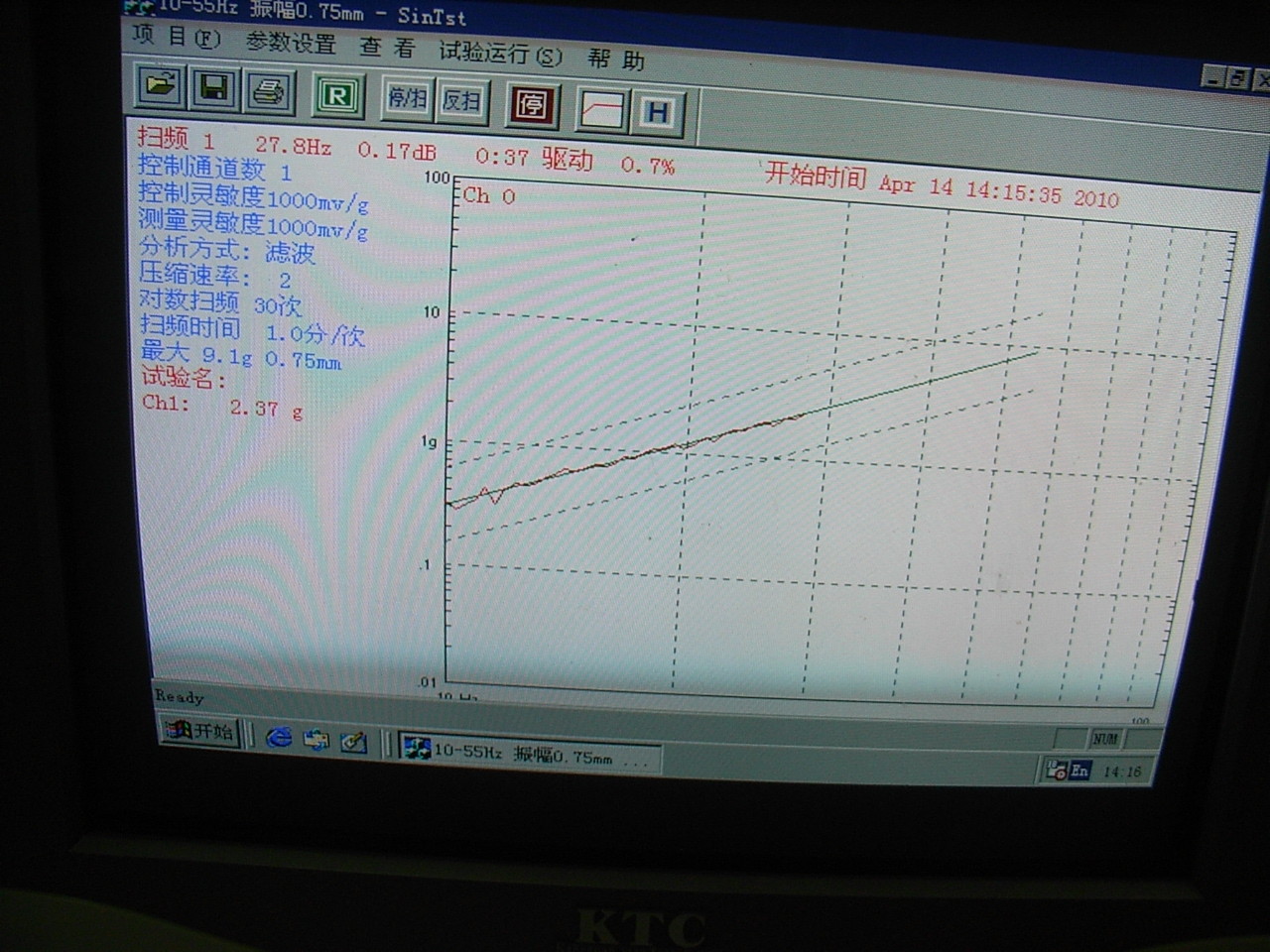

La prestazione del generatore di vibrazione può essere riflessa dal grafico che visualizza l'accelerazione massima in frequenze varie. Usando un diagramma bilogaritmico, la restrizione di spostamento può essere espressa da una linea retta con un pendio di 6 dB/octave.
Parametri tecnici:
| Modello |
Seno stimato Forza (n) |
Casuale stimato Forza (n) |
Frequenza Gamma (hertz) |
Accelerazione stimata (m/s2) | Velocità stimata (m/s) |
Spostamento stimato (pp) millimetro |
Max. Loading (chilogrammi) | bobina mobile (chilogrammi) |
Dimensioni di Bobina mobile (millimetri) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
Caratteristiche:
1. Sistema di sospensione irregolare e moto lineare che guidano, forte capacità di carico, buona guidando le funzioni, alta stabilità.
2. Airbag concentrare del carico con alta rigidezza statica e rigidezza dinamica bassa, forte capacità di carico, prestazione perfetta su variazione di ampiezza.
3. Picco di corrente di commutazione di potenza, di sigma 3, basso consumo energetico e distorsione armonica minima della classe di alta efficienza D.
4. Auto-diagnosi rapido con l'interruttore di sicurezza, alta affidabilità di sicurezza.
5. Dispositivo di isolamento di scossa dell'airbag per la piattaforma di vibrazione senza il bisogno di supplementare. fondamento, riproduzione perfetta dell'onda vibratoria e riduzione della trasmissione di vibrazione.

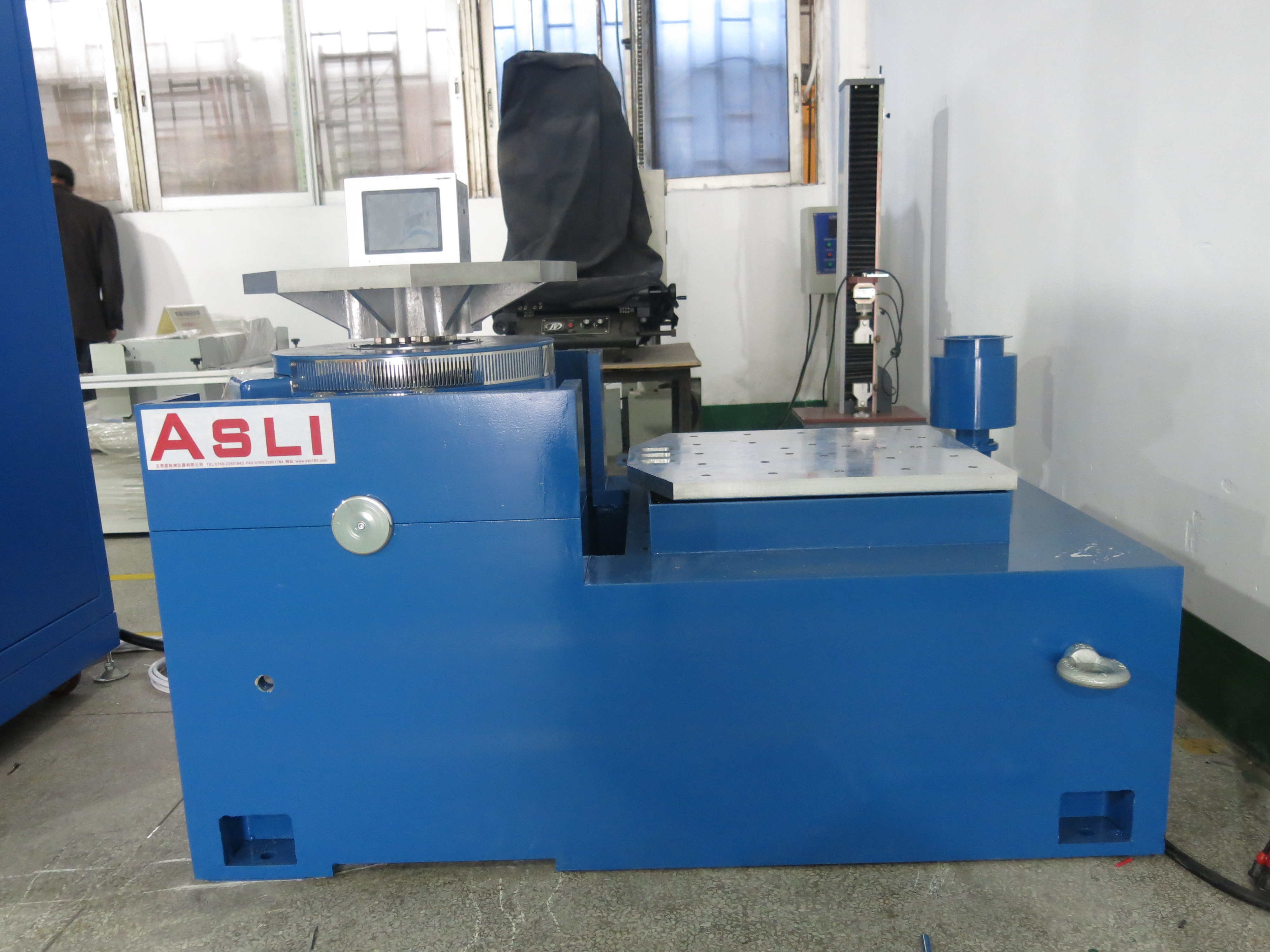

6. Piattaforme orizzontali e verticali di espansione per le applicazioni differenti.
7. Operazione semplice del regolatore.
parametri tecnici dell'estensore orizzontale:
| Modello | Dimensione del banco (millimetri) | Gamma di frequenza (hertz) | Peso delle parti mobili (chilogrammi) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
Verticale di impatto di scossa accelerato batteria & benvenuto ad alta frequenza orizzontale dell'agitatore di vibrazione per contattarci.
