Shaker And Vibration Testing Table elettrodinamico ES-6 6000N
Agitatore di ES-6 6000N & apparecchiatura di collaudo elettrodinamici di vibrazione
Agitatore e macchina di prova elettrodinamici di vibrazione ES-6 6000N
1. Applicazione elettrodinamica dell'agitatore di ES-6 6000N & dell'apparecchiatura di collaudo di vibrazione:
L'elettro sistema di prova dinamico ad alta frequenza dell'agitatore di vibrazione ampiamente usato nella difesa nazionale, in armi, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in apparecchi elettrici, nelle comunicazioni, in elettrodomestici ed in altri campi.
2. caratteristiche elettrodinamiche dell'agitatore di ES-6 6000N & dell'apparecchiatura di collaudo di vibrazione:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. Fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. La tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. Rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la portata della tavola vibrante
3. parametri tecnici elettrodinamici dell'agitatore di ES-6 6000N & dell'apparecchiatura di collaudo di vibrazione:
| Modello |
Seno stimato Forza (n) |
Casuale stimato Forza (n) |
Frequenza Gamma (hertz) |
Stimato Accelerazione (m/s2) |
Velocità stimata (m/s) |
Stimato Sostituzione (pp) millimetro |
Massimo. Caricamento (chilogrammi) |
bobina mobile (chilogrammi) |
Dimensioni di Bobina mobile (millimetri) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
.....

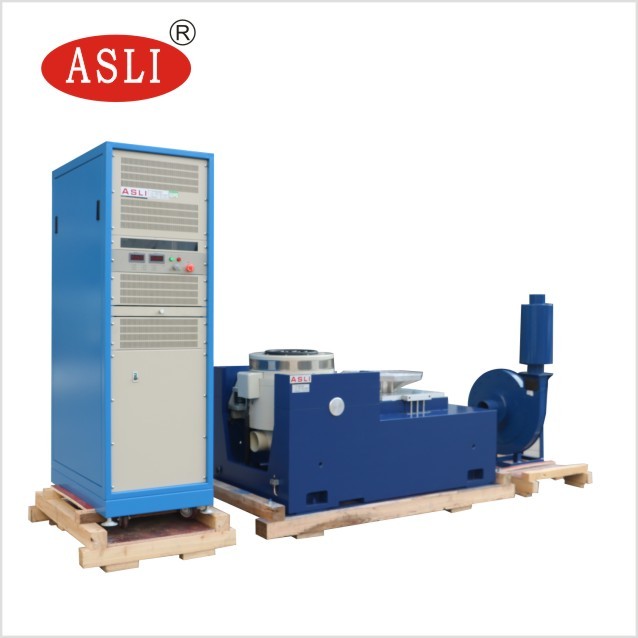

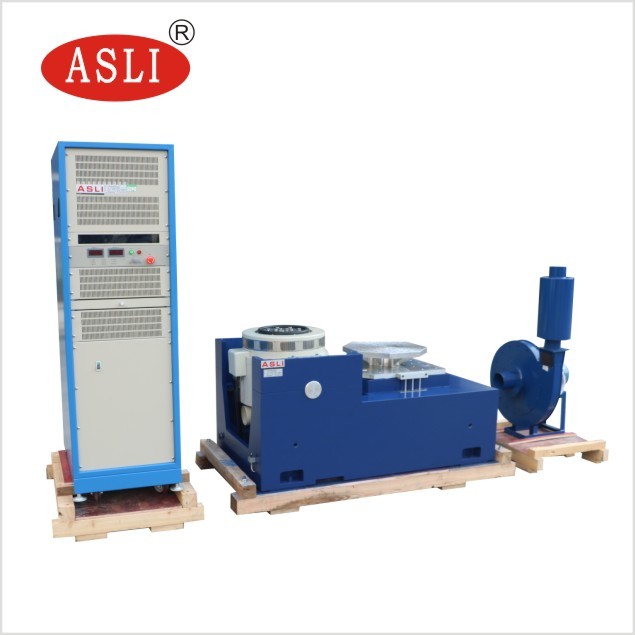

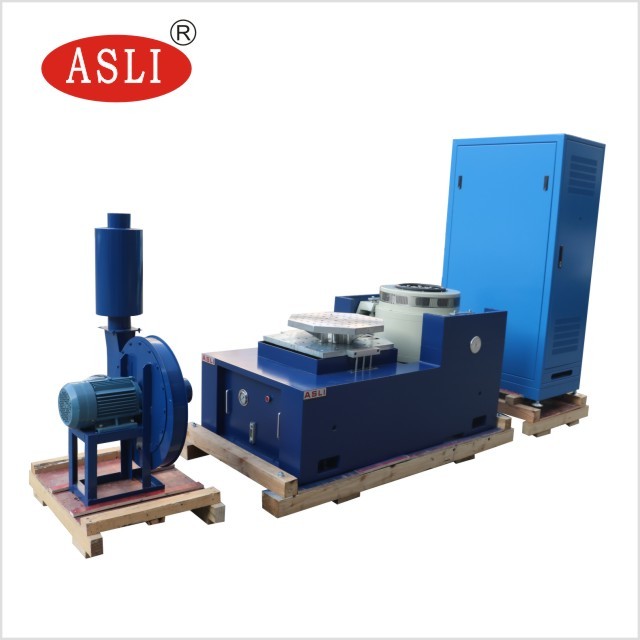

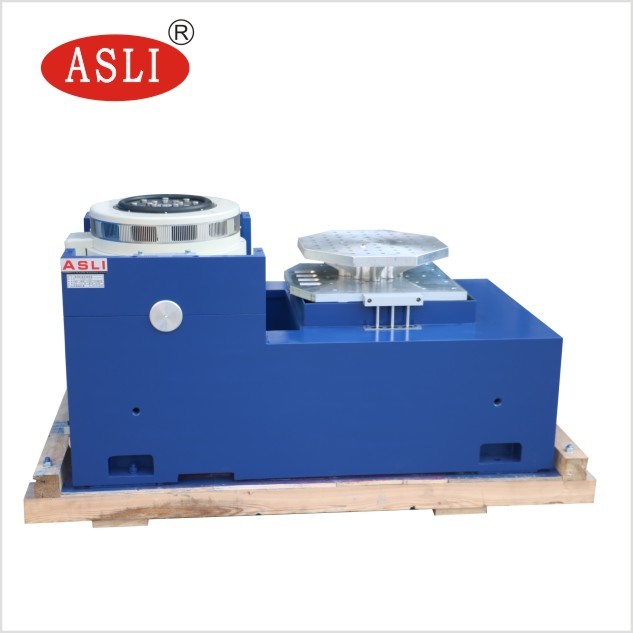

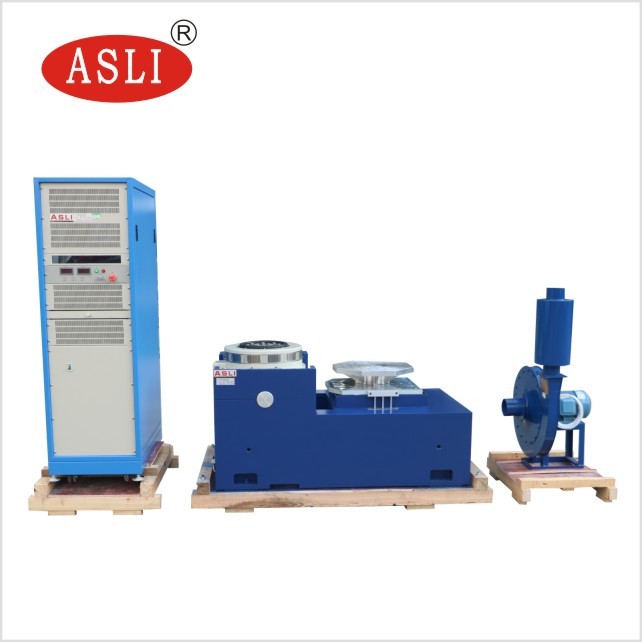

Elettro agitatore dinamico di vibrazione ES-6
1. Parametri
(1) forza stimata: forza 6000N di seno; forza casuale 6000N; forza 12000N di scossa;
(2) gamma di frequenza: 3Hz a 3500Hz, a frequenza fissa, spazzata avanti e indietro, seno, casuale, scossa
(3) modo di Spazzata-frequenza: lineare, logaritmico, spazzata avanti e indietro, a frequenza fissa
(4) tempi di Spazzata-frequenza: 1 - 32767
(5) tempo di Spazzata-frequenza: 1-3600mins a frequenza fissa/singolo, curve di spazzata-frequenza può essere visualizzato.
(7) Max. Speed: 1.6m/s
(8) Max. Displacement: 25mmp-p (non carico), doppio picco
(9) spostamento di impatto: 25mm
(10) peso della bobina mobile: 6.5kg
vibrazione Wave (di 11): il seno, casuale, scossa, gli spettri di controllo, onda, gamma dinamica del segnale può essere visualizzato
diametro (di 12) della bobina mobile: Φ230 millimetro
dimensione del sistema di vibrazione (di 13): W950xH650xD800 millimetro
(14) pesi del sistema di vibrazione: 750KG
2 dettagli delle componenti di vibrazione
(1) insieme del generatore 1 di vibrazione
(2) insieme del regolatore 1 di vibrazione
(3) insieme della camera 1 del collegamento di comunicazione
(4) DA-6 insieme dell'amplificatore di potenza 1
(5) pc di potere 1 di eccitazione
(6) driver Software 1 insieme
(7) insieme del sistema di raffreddamento 1
(8) la stampante a colori 1 messa
(9) sensore di accelerazione (comprenda la linea di uscita) 1 pc
2-4-2 specificazione del software di controllo
2-4-2-1 Wave sinusoidale
(1) modo di controllo: software di controllo sinusoidale di forma d'onda
(2) gamma di frequenza: 1,0 a 5000hz (1,0 a 12000hz sono facoltativi)
(3) gamma dinamica di controllo: 100dB
(4) tempo del circuito chiuso: 10ms
(5) accuratezza di controllo: ±1dB
(6) risoluzione di frequenza: 0,01%
(7) velocità di spazzata: spazzata lineare 0 a 6000hz/s; spazzata logaritmica 0 a 6000hz/s
(8) distorsione di Wave: <0>
2-4-2-2 Wave casuale
(1) modo di controllo: PSD
(2) gamma di frequenza: CC a 4800Hz, (CC a 11000Hz è facoltativa)
(3) risoluzione: Linee Max.1600
(4) gamma dinamica di controllo: 90dB
(5) tempo del circuito chiuso: tipicamente 100ms
(6) accuratezza di controllo: ±1dB
2-4-2-3 onda di urto
(1) modo di controllo: la forma d'onda può essere controllata
(2) colpisce il modo: semionda sinusoidale, onda del dente di sega, onda triangolare, onda rettangolare, onda trapezoidale
(3) gamma di frequenza: DCto22000Hz
(4) struttura: Max.32K
(5) tempo di durata: 0.5-3000ms
(6) modo della compensazione: pre-impulso, dopo-impulso, pre/dopo-impulso
