Macchina di prova di vibrazione ad alta frequenza Attrezzatura per prove di shock da vibrazione Shaker
Per il sistema di prova di vibrazione, si prega di preparare quanto segue e inviare la richiesta, ti aiuteremo a raccomandare il modello adatto
Descrizione del campione
Peso del campione in prova
Dimensioni del campione
Profilo di prova se disponibile
Accelerazione massima di prova
Test in direzione X, Y, Z o solo in direzione Z
Specifiche del modello in visualizzazione
| Specifiche del sistema | |||
| Modello di sistema: | ES- 3 | ||
| Intervallo di frequenza: | 3~3500 | ||
| Forza nominale | Seno N | 3000 | |
| Casuale N | 3000 | ||
| Shock N | 6000 | ||
| Max Acc. | seno (m/s2) | 1000 | |
| Casuale (m/s2 rms) | 1000 | ||
| Shock (m/s2) | 2000 | ||
| Velocità massima. | seno (m/s2) | 1.6 | |
| Shock (m/s2) | 1.6 | ||
| Max Disp. | Corsa massima mm (p-p) |
25 | |
| Bobina mobile | 3,5 kg | ||
| Dimensioni della bobina mobile | Dia 230mm | ||
| Carico massimo: | 100 kg | ||
Altre selezioni di shaker vibranti disponibili
| Modello |
Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico massimo (Kg) | Bobina mobile (Kg) |
Dimensioni della Bobina mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Esempio di vibrazione per test casuali
Caratteristiche:
1. Scheletro dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
2. Circuito a due magneti, bassa dispersione di flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli per asta basculante dritti e corpo composito orientato all'importazione, rigidità, capacità di carico eccentrico.
4. Base di isolamento del perno dedicata all'uso di ormoni, installazione di comoda mobilità.
5. Tecnologia avanzata di movimento del sistema per garantire l'alta affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del piccolo pallone del cuscinetto, aumento della capacità del tavolo vibrante, miglioramento delle prestazioni a bassa frequenza.Parametri tecnici del tavolo vibrante orizzontale (test assi X,Y)
Parametri tecnici del tavolo vibrante verticale (test asse Z):

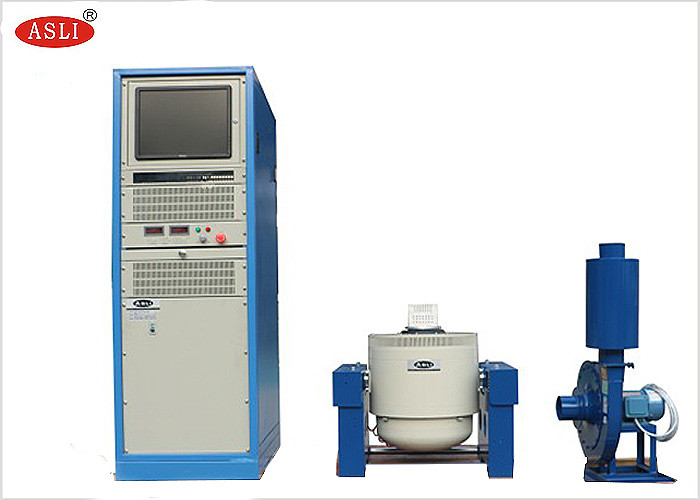

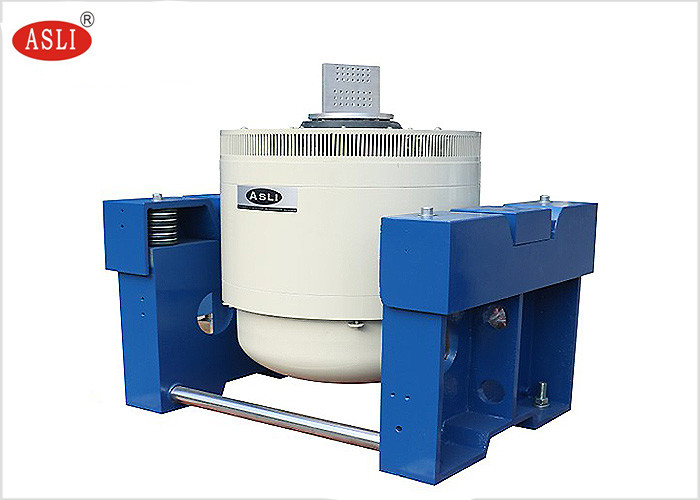

Immagini di riferimento:

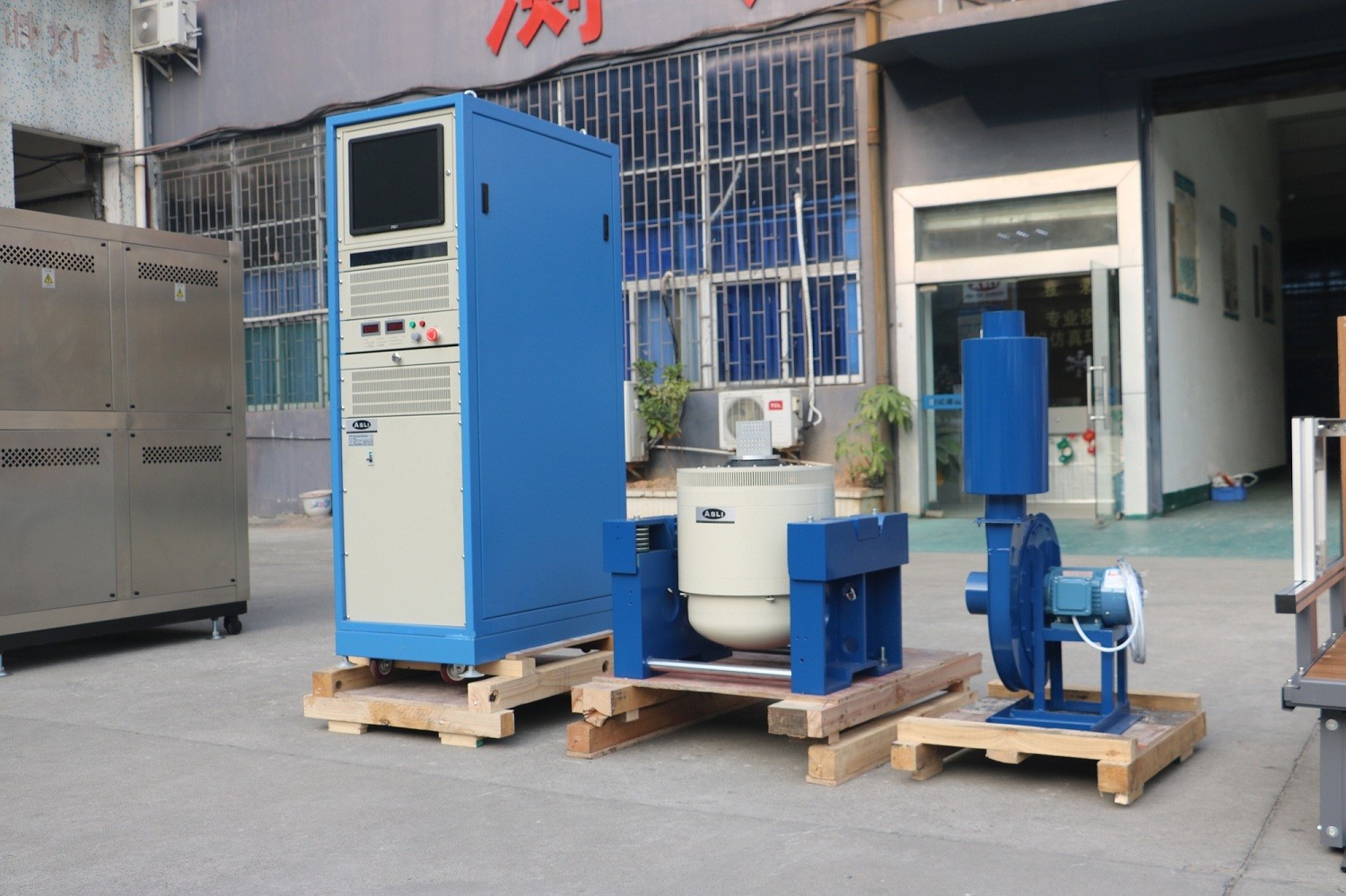

Immagine dell'imballaggio:
