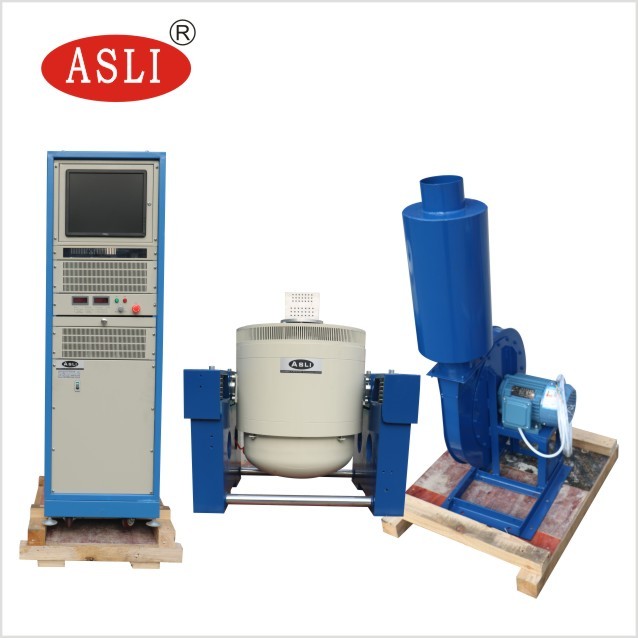

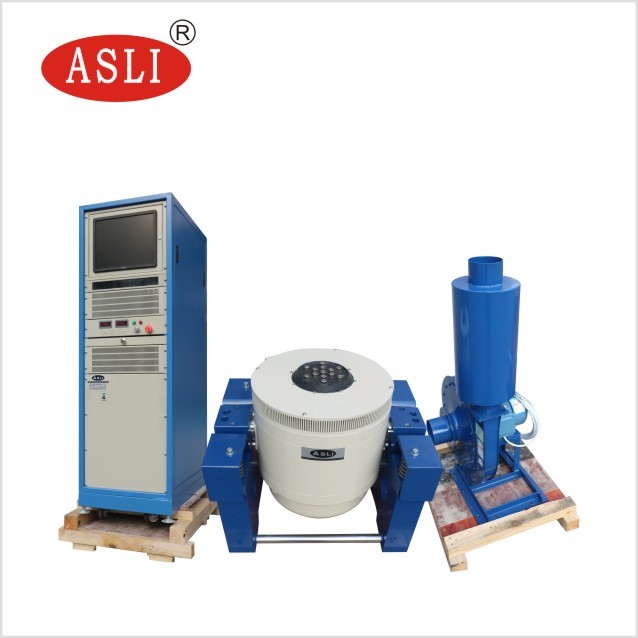

Sistema di scuotimento elettronico a vibrazione ad alta frequenza 3KN a piccola forza per apparecchiature di laboratorio con carico entro 100 kg
Specifiche del modello nel display
| Specifiche del sistema | |||
| Modello di sistema: | ES- 3 | ||
| Intervallo di frequenza: | 3~3500 | ||
| Forza nominale | Sinusoidale N | 3000 | |
| Casuale N | 3000 | ||
| Impulso N | 6000 | ||
| Max. Accelerazione. | sinusoidale (m/s2) | 1000 | |
| Casuale (m/s2 rms) | 1000 | ||
| Impulso(m/s2) | 2000 | ||
| Max. Velocità. | sinusoidale (m/s2) | 1.6 | |
| Impulso(m/s2) | 1.6 | ||
| Max. Spostamento. | Viaggio massimo mm (p-p) |
25 | |
| Bobina mobile | 3,5 kg | ||
| Dimensioni della bobina mobile | Diametro 230 mm | ||
| Carico massimo: | 100 kg | ||
Altre selezioni di scuotitori a vibrazione disponibili
| Modello |
Sinusoidale nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale(m/s) |
Spostamento nominale (p-p)mm |
Carico max. (Kg) | Bobina mobile(Kg) |
Dimensioni della Bobina mobile(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Esempio di vibrazione per test casuali
Caratteristiche:
1. Scheletro dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
2. Circuito magnetico doppio, bassa dispersione di flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli Rocker Rod dritti e corpo composito orientato all'importazione con elevata rigidità, capacità di carico eccentrico.
4. Base di isolamento del perno dedicata all'uso di ormoni, installazione comoda e mobile.
5. Sistema di movimento avanzato per garantire l'alta affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del piccolo pallone del cuscinetto, aumento della capacità del tavolo vibrante, miglioramento delle prestazioni a bassa frequenza.
Parametri tecnici del tavolo vibrante orizzontale (test assi X, Y):
Parametri tecnici del tavolo vibrante verticale (test asse Z):

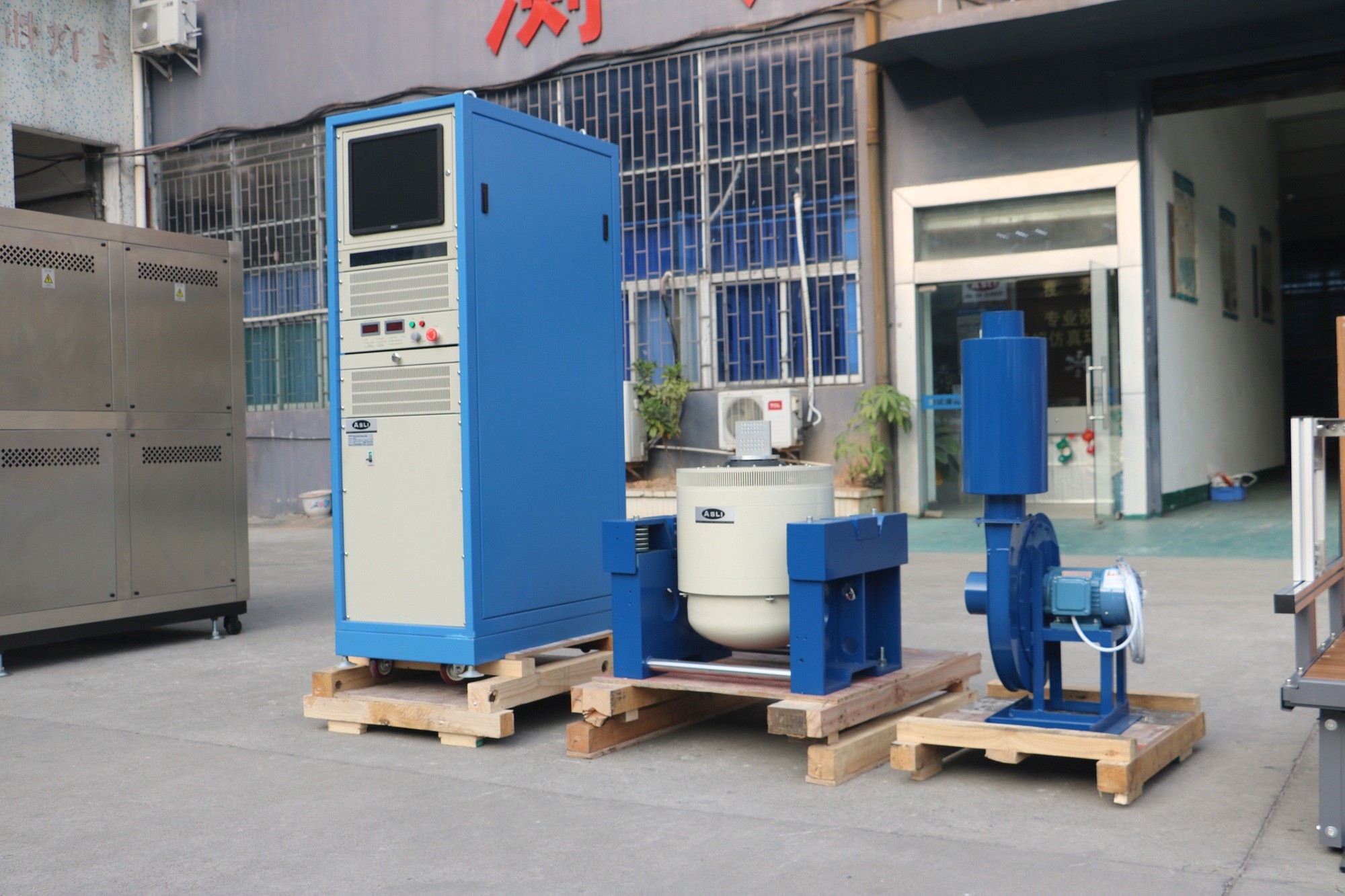

Immagini di riferimento:
Visita del cliente all'azienda ASLi:
|
|
