Vibrazione verticale Shaker Table Test Machine per la norma UN38.3
La vibrazione Shaker Table Test Machine è ampiamente usata nella difesa, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in automobili, in elettrodomestici ed in altre industrie. Questo tipo di attrezzatura è usato per la scoperta degli errori in anticipo, simulando la condizione di lavoro reale e la prova di forza della struttura, l'applicazione del prodotto è ampia, la larghezza dell'applicazione è ovvia, l'effetto della prova è notevole ed affidabile. Sinusoide, FM, spazzata, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione di ampiezza, controllo di tempo, controllo di computer completo di funzione, accelerazione fissa semplice/ampiezza fissa. Attrezzatura con omissione continua di eseguire 3 mesi di prove, prestazione stabile, qualità affidabile.
Parametri tecnici ad alta frequenza della macchina di prove:
| Modello |
Seno stimato Forza (n) |
Casuale stimato Forza (n) |
Frequenza Gamma (hertz) |
Accelerazione stimata (m/s2) | Velocità stimata (m/s) |
Sostituzione stimata (pp) millimetro |
Max. Loading (chilogrammi) | bobina mobile (chilogrammi) |
Dimensioni di Bobina mobile (millimetri) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ...... | |||||||||
Parametri tecnici del banco orizzontale:
| Modello | Dimensione del banco (millimetri) | Gamma di frequenza (hertz) | Peso delle parti mobili (chilogrammi) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| ...... | |||
caratteristiche della macchina di prova di vibrazione:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. La tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. Rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la portata della tavola vibrante

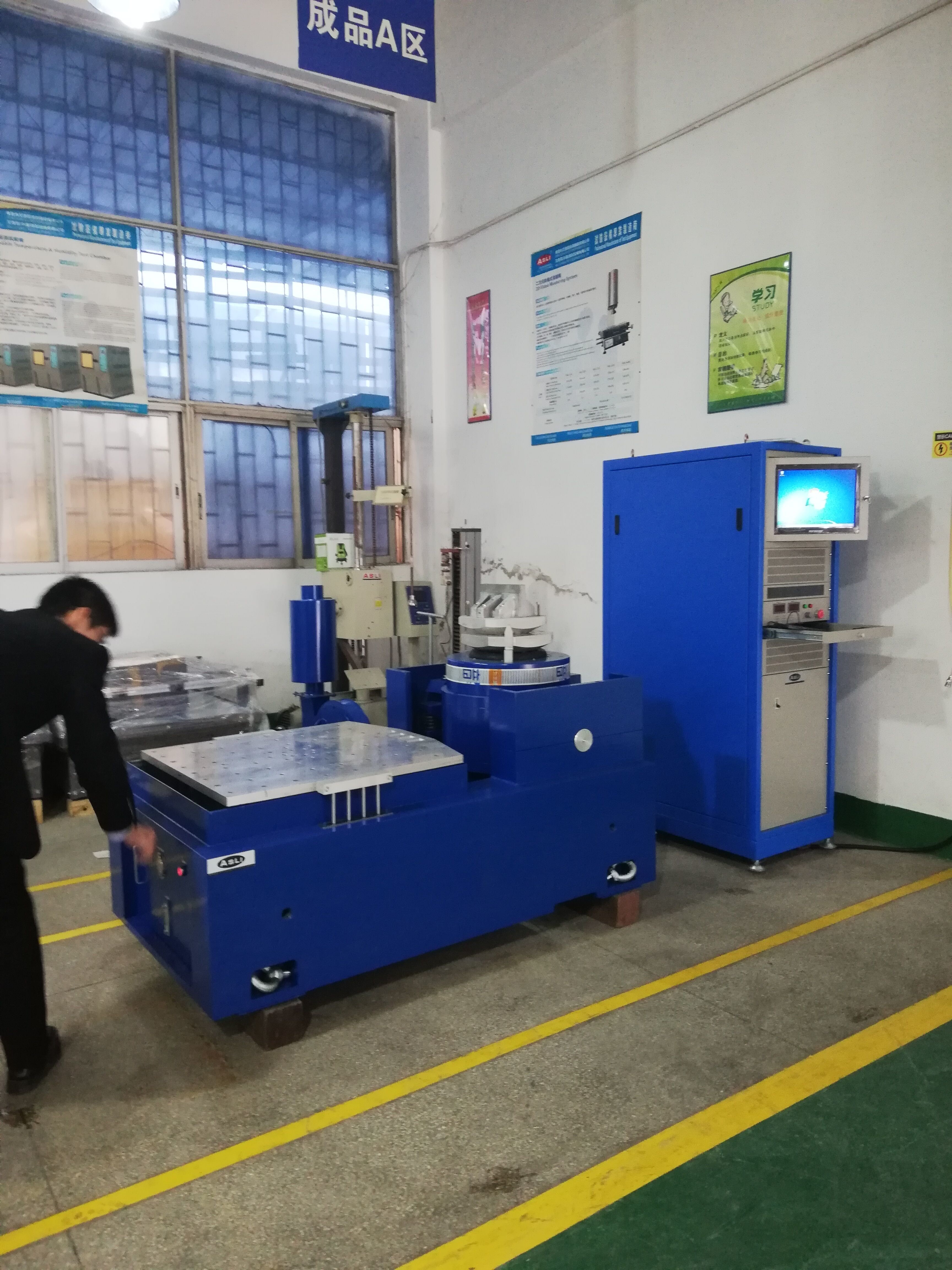

La visita ASLI Factory dei clienti:
